الوزن الخفيف RS232 OEM Mainboard 5km UAV وحدة اتصال بيانات الفيديو
5km UAV وحدة اتصال البيانات الفيديو 500mw 350MHz-1800MHz قابلة للتخصيص
حول LinkAV
تأسست شركة LinkAV في عام 2005 ، وقد كرس نفسها لتصميم وتصنيع أنظمة نقل الفيديو / البيانات اللاسلكية المحمولة بما في ذلك COFDM و IP MESH و 4G-LTE ،مع مجموعة من المهندسين المحترفين لتوفير خدمة مصممة خصيصا (OEM)خدمة لينك إيه في قاعدة عملاء متنوعة ومتطلبة للغاية من الشرطة / الجيش إلى المواطنين العاديين ، من الطائرات بدون طيار إلى UGV / الروبوتات ، من حقل النفط إلى الغابات ، من الخارج إلى البر الرئيسي للصين.
لينك إيه في هي الشركة الصينية الرائدة في تصنيع أنظمة الاتصالات والإعلام اللاسلكية المبتكرة.أنظمتنا المتقدمة لربط البيانات مثالية للاتصالات الحرجة في الأنظمة التكتيكية بدون طيار مثل المركبات الأرضية بدون طيار، والمركبات الجوية بدون طيار (الطائرات بدون طيار، UAVs) والمركبات السطحية غير المأهولة (USVs) ، وهي مصممة مع المحمولة والموثوقية في المقام الأول في الاعتبار.
مقدمة
LKAV-6614 هو جهاز لاسلكي IP صغير الحجم يعمل على نطاق 1400 ميغاهرتز ، مع انتشار الطيف لضمان استقرار جيد حتى في حالة الحركة السريعة. يحتوي على 802.بروتوكول 11 ويمكن توصيلها بسرعة إلى أجهزة أخرى مثل محطات Android الذكية من خلال واجهات محطة USB أو الشبكةيدعم سرعة البيانات تصل إلى 90Mbps ومدى الإرسال يصل إلى 2-3km (NLOS الأرض إلى الأرض) / 10-20km (LOS الجو إلى الأرض) ،مناسبة بشكل مثالي للتطبيقات اللاسلكية ذات المدى الطويل وتدفق البيانات العالي، مثل الطائرات بدون طيار / USV / UGV والمراقبة اللاسلكية.
الخصائص
■ 350MHz~1800MHz تردد قابلة للتخصيص
■ يدعم الطيف المنتشر
■ 2.5/5/10/20/40MHz عرض النطاق الترددي قابل للتعديل
■ أقصى 90Mbps @ 40MHz
■ إرسال شفاف بالكامل على بروتوكول الإنترنت
■ يدعم تدفق الفيديو والبيانات في نفس الوقت
■ مدى طويل يصل إلى 10-20km (LOS الجو إلى الأرض)
■ واجهة واجهة ويب للإدارة
■ تشفير WPA-PSK/WAP2-PSK (كلمة المرور المحددة من قبل المستخدم)
■ الحجم المدمج والوزن الخفيف
المواصفات
| التكرار | 1412MHz~1462MHz (350MHz-1800MHz قابلة للتخصيص) |
| عرض النطاق الترددي | 2.5M/5M/10M/20M/40MHz |
| الطاقة الخارجة | 27dBm |
| الحصول على الحساسية | الحد الأقصى -96dBm@20MHz 6Mbps |
| الحد الأقصى للطاقة | الحد الأقصى 90Mbps @ 40MHz |
| نوع تعديل |
BPSK، QPSK، CCK، OFDM، COFDM، 16-QAM، 32-QAM، 64-QAM |
| الإدارة | واجهة المستخدم |
| واجهة RF | MMCX |
| رقم القناة | 14 |
| واجهة الايثرنت | 1x Ethernet (100M) |
| الميناء التسلسلي | 1xTTL، 1xRS232 |
| معدل البود | 1200bps ~ 115200bps (الوضع الافتراضي 115200bps) |
| التشفير | WPA-PSK/WAP2-PSK (محدد من قبل المستخدم) |
| إدخال الطاقة | 9-24 فولت |
| استهلاك الطاقة | متوسط 3-37dBm، ماكس 8W |
| الأبعاد | 62 × 45.3 × 7 ملم (L × W × H) |
| الوزن | 20 غرام |
| العمل المؤقت | -40°C ~ +65°C |
| رطوبة العمل | 5% ~ 95% (غير مكثفة) |
| درجة حرارة التخزين | -40°C ~ +85°C |
المعلم الراديوي
| TX | ||||||||||||||
| البند | نوع تعديل | معدل البيانات (20MHz) | الطاقة الخارجة | |||||||||||
| 0 | BPSK | 7.2 ميجابايت في الثانية | 27dBm | |||||||||||
| 1 | QPSK | 14.2 ميجابايت في الثانية | 27dBm | |||||||||||
| 2 | QPSK | 21.7Mbps | 27dBm | |||||||||||
| 3 | 16-QAM | 28.9Mbps | 27dBm | |||||||||||
| 4 | 16-QAM | 43.3Mbps | 27dBm | |||||||||||
| 5 | 64-QAM | 57.8Mbps | 26dBm | |||||||||||
| 6 | 64-QAM | 65.0Mbps | 25dBm | |||||||||||
| 7 | 64-QAM | 72.2 ميجابايت في الثانية | 25dBm | |||||||||||
| RX | ||||||||||||||
| البند | نوع تعديل | معدل البيانات (20MHz) | الحساسية | |||||||||||
| 0 | BPSK | 7.2 ميجابايت في الثانية | -97 ديسيبل | |||||||||||
| 1 | QPSK | 14.2 ميجابايت في الثانية | -97 ديسيبل | |||||||||||
| 2 | QPSK | 21.7Mbps | -95 ديسيبل | |||||||||||
| 3 | 16-QAM | 28.9Mbps | -92 ديسيبل | |||||||||||
| 4 | 16-QAM | 43.3Mbps | - 91 ديسيبل | |||||||||||
| 5 | 64-QAM | 57.8Mbps | -87 ديسيبل | |||||||||||
| 6 | 64-QAM | 65.0Mbps | -84 ديسيبل | |||||||||||
| 7 | 64-QAM | 72.2 ميجابايت في الثانية | -80 ديسيبل | |||||||||||
| القنوات | ||||||||||||||
| القناة | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | |||
| التكرار | 1412 | 1417 | 1422 | 1427 | 1432 | 1437 | 1442 | 1447 | 1452 | 1457 | 1462 | |||
الأبعاد

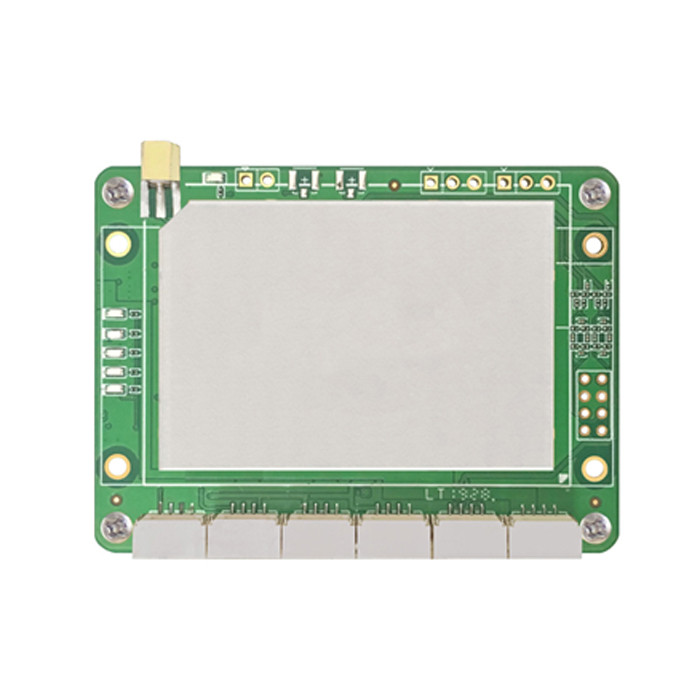

وصف اللوحة
1 واجهة RF - MMCX
2 منفذ TTL متسلسل (4 دبوس)
3 منفذ متسلسل RS232 (4 دبوس)
4 منفذ USB (4-pin)
5 منفذ USB (4-pin)
6 منفذ Ethernet (4-pin)
7 منفذ طاقة (4 دبوس)
8 منفذ HDMI (محجوز)
9 منفذ تسلسلي داخلي (محجوز)
التطبيق
الأسئلة الشائعة
س1: هل أنت مصنع أم شركة تجارية؟
نحن مصنعون محترفون متخصصون في أنظمة نقل لاسلكية.
السؤال الثاني: لماذا أختارك؟
ستحصل على سعر تنافسي، جودة عالية، خدمة راضية وضمان طويل.
س3: ما نوع خدمة المنتج التي يمكنني الحصول عليها؟
خدمة OEM و ODM
س4: ما نوع الضمان الذي تقدمه؟
نحن نقدم ضمان لمدة سنة واحدة وصيانة مدى الحياة.
س5: ما هي شروط الدفع؟
نحن نقبل التحويل المصرفي، باي بال، أو الدفع نقدا.
السؤال 6: التعبئة والشحن؟
كرتون بني محايد و شحنة عن طريق DHL و FedEx و UPS و TNT أو عن طريق الجو / البحر.
س7: كم من الوقت يستغرق التسليم؟
1-3 أسابيع للنموذج العادي و 3-5 أسابيع للنموذج المخصص.
س8: هل يمكنني طلب عينة واحدة للاختبار؟
نعم، نرحب بطلب العينة، العينات المختلطة مقبولة.
س9: هل لديك أي حد MOQ؟
لا يوجد حد، واحد بالمائة مقبول
س10: هل من الممكن طباعة شعاري على المنتج؟
نعم، يرجى إبلاغنا رسميا قبل الإنتاج وتأكيد التصميم أولا.
