LKAV-3624 و 3203 حفرة محملة شاحنة رابط بيانات الفيديو CAN التحكم صوت ثنائي الاتجاه DC 10-30V
مقدمة
LKAV-3624 & 3203 هو نظام نقل فيديو قوي من 8 قنوات تم تصميمه خصيصًا للتطبيقات غير المأهولة للحفر والحمولة الخلفية وحمولة العجلات.يحتوي على مدخل فيديو 8 قنوات (1080p AHD)، CAN للتحكم ، وتضمين الصوت ، و 2x2W طاقة RF الخروج ومدى الإرسال تصل إلى 2km NLOS (5-10km LOS).
الخصائص
■ تعديل التردد 580 ± 20MHz
■ سرعة البيانات تصل إلى 82Mbps
■ طاقة 2 × 2W RF
■ نطاق يصل إلى 2km NLOS (5-10km LOS)
■ يدعم DVR المدمج تحكم التطبيقات وتبديل الوضع
■ يدعم الصوت ذو الاتجاهين
■ يدعم التحكم في CAN
■ يدعم إدخال طاقة متواصلة 10-30 فولت
■ مع مخرج HDMI على RX
■ يدعم تشفير AES
■ يدعم نظام تحديد المواقع
■ غطاء صلب من سبيكة الألومنيوم للطيران
مواصفات TX
| تواتر العمل | 562-612 ميغاهرتز |
| تعديل | BPSK/QPSK/16-QAM/64-QAM/CCK |
| قوة الخروج من الترددات الراديوية | 36dBm (2x2W) |
| عرض النطاق الترددي | 2M/5M/10M/20MHz/40MHz |
| الحساسية الرقمية | 96dBm@5MHz BPSK |
| معدل البيانات | حتى 82 ميجابايت في الثانية |
| واجهة إدخال الفيديو | 8x 4-Pin GX12 الاتصال الطيران |
| واجهة الشبكة | 3x RJ45 |
| أشكال الفيديو | 1080p/1080i/720p/720i |
| ترميز الفيديو | H.264/H265 |
| واجهة RF | N F x2 |
| واجهة GPS | SMA F x1 |
| واجهة الميكروفون | 3-البين GX12 الاتصال الطيران |
| واجهة المتكلم | 3-البين GX12 الاتصال الطيران |
| واجهة CAN | رابط الطيران GX12 ذو 2 دبوس |
| التشفير | AES |
| الجهد العامل | 24 فولت متزامن (10-30 فولت) |
| واجهة الطاقة | رابط الطيران ذو 3 دبوس |
| الأبعاد | 356x200x62mm (مع الهوائي) |
| الوزن | 3.45 كجم (بدون هوائي) |
| العمل المؤقت | -20°C~70°C |
| استهلاك الطاقة | الـ TBA |
مواصفات RX
| تواتر العمل | 562-612 ميغاهرتز |
| تعديل | BPSK/QPSK/16-QAM/64-QAM/CCK |
| قوة الخروج من الترددات الراديوية | 36dBm (2x2W) |
| عرض النطاق الترددي | 2M/5M/10M/20MHz/40MHz |
| الحساسية الرقمية | 96dBm@5MHz BPSK |
| معدل البيانات | حتى 82 ميجابايت في الثانية |
| واجهة إخراج الفيديو | 1x HDMI |
| واجهة الشبكة | 1x RJ45 |
| أشكال الفيديو | 1080p/1080i/720p/720i |
| فك تشفير الفيديو | H.264/H265 |
| واجهة RF | N F x2 |
| واجهة GPS | SMA F x1 |
| واجهة الميكروفون PTT | 2x 3.5 ملم جاك سماعة |
| واجهة CAN | رابط الطيران GX12 ذو 2 دبوس |
| التشفير | AES |
| الجهد العامل | 24 فولت متزامن (10-30 فولت) |
| واجهة الطاقة | رابط الطيران ذو 3 دبوس |
| الأبعاد | 483x300x45mm (مع الهوائي) |
| الوزن | 3.45 كجم (بدون هوائي) |
| العمل المؤقت | -20°C~70°C |
| استهلاك الطاقة | الـ TBA |
لوحة TX الأمامية
1 واجهة الميكروفون
2 واجهة المتحدث
3 واجهة CAN
4 مؤشر الإشارة عادةً الأحمر/الأخضر يومض بسرعة
| حالة المؤشر | قوة الإشارة | |||
| ما زلت أخضر | الرابط قوي | |||
| اللمعان الأحمر/الاخضر بشكل متقطع | الارتباط سيتقطع | |||
| لا تزال حمراء | لا يمكن إنشاء رابط | |||
| بقع حمراء | الرابط غير مستقر | |||
| SNR | لون المؤشر | تردد التلميع | لون الطوبولوجيا | قيمة الطوبولوجيا |
| 0 | أحمر | لا | أخضر | 0 |
| 1-12 | بقع حمراء | 350 ثانية | أخضر | 1-12 |
| 13-25 | الضوء الأحمر/الاخضر | 350 ثانية | أخضر | 13-25 |
| 26-35 | الومضات الخضراء | 350 ثانية | أخضر | 26-35 |
| 36-70 | ما زلت أخضر | لا | أخضر | 36-70 |
| > 70 | بقع حمراء | 120 ثانية | أخضر | > 70 |
5 ضغط زر تشغيل ضغط لتشغيل / إيقاف.
6 واجهة LAN1 RJ45.

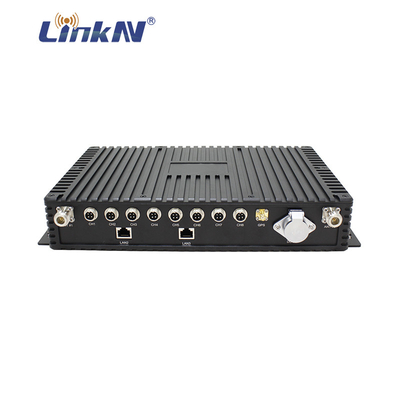

لوحة TX الخلفية
1 واجهة الهوائية MESH N F
إدخال فيديو 2 CH1 4 دبوس GX12 ، مع طاقة مستمرة 12V.
إدخال فيديو 3 CH2 4 pinGX12 مع طاقة DC 12V.
4 CH3 مدخل فيديو ️ 4 pinGX12، مع طاقة DC 12V.
إدخال فيديو 5 CH4 4 pinGX12 مع طاقة DC 12V.
إدخال فيديو 6 CH5 4 pinGX12، مع طاقة DC 12V.
إدخال فيديو 7 CH6 4 pinGX12 مع طاقة DC 12V.
إدخال فيديو 8 CH7 4 pinGX12، مع طاقة DC 12V.
9 CH8 مدخل فيديو 4 pinGX12، مع طاقة DC 12V.
10 واجهة هوائية GPS SMA F.
11 واجهة الدخول الكهربائية 3 دبوس جهاز الاتصال الطيران، DC 10-30V.
12 MESH واجهة الهوائية N F
13 LAN2 بوابة RJ45.
14 LAN3 الميناء RJ45.

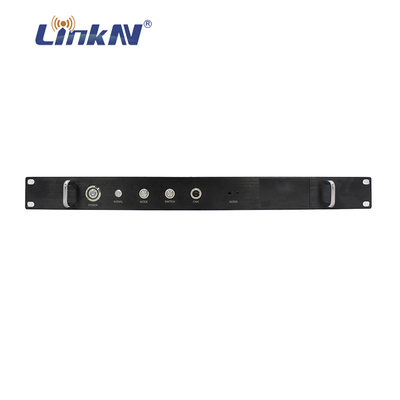

اللوحة الأمامية RX
1 ضغط زر تشغيل الضغط لتشغيل / إيقاف
2 مؤشر الإشارة
| حالة المؤشر | قوة الإشارة | |||
| ما زلت أخضر | الرابط قوي | |||
| اللمعان الأحمر/الاخضر بشكل متقطع | الارتباط سيتقطع | |||
| لا تزال حمراء | لا يمكن إنشاء رابط | |||
| بقع حمراء | الرابط غير مستقر | |||
| SNR | لون المؤشر | تردد التلميع | لون الطوبولوجيا | قيمة الطوبولوجيا |
| 0 | أحمر | لا | أخضر | 0 |
| 1-12 | بقع حمراء | 350 ثانية | أخضر | 1-12 |
| 13-25 | الضوء الأحمر/الاخضر | 350 ثانية | أخضر | 13-25 |
| 26-35 | الومضات الخضراء | 350 ثانية | أخضر | 26-35 |
| 36-70 | ما زلت أخضر | لا | أخضر | 36-70 |
| > 70 | بقع حمراء | 120 ثانية | أخضر | > 70 |
زر الوضع الثالث: اضغط على زر الوضع الثالث لتبديل بين وضع الشاشة الكاملة وشاشة أربعة أجزاء وشاشة ثمانية أجزاء وشاشة تسعة أجزاء.
4 زر التبديل ضغط لتحديد CAM01، CAM02، CAM03...CAM08.
5 واجهة CAN 2 وصلة طيران دبوس
6 واجهة الاتصالات (Intercom Interface) لجهاز الميكروفون الرئيسي (K head microphone)
اللوحة الخلفية RX
1 واجهة الهوائية MESH N F
2 واجهة هوائية GPS SMA F.
3 واجهة HDMI الخروج.
4 منفذ LAN RJ45.
5 منفذ الدخول للطاقة 3 عقدة رابط الطيران ، DC 10-30V.
