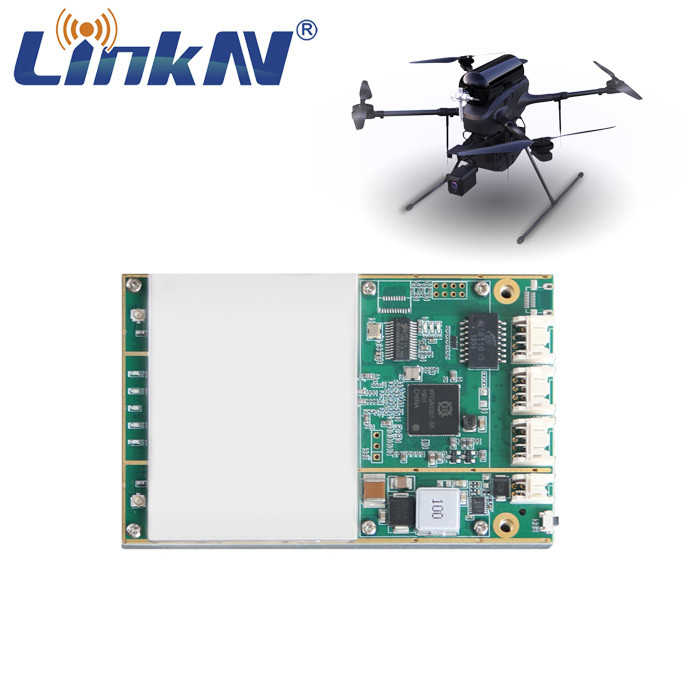

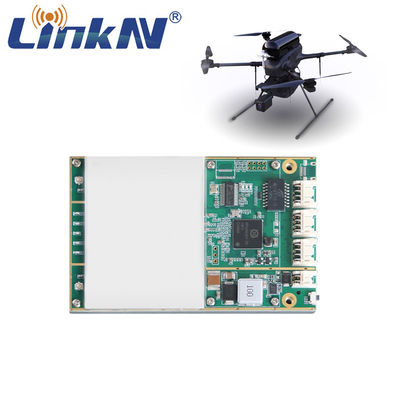

LKAV6306 وحدة اتصال بيانات الطائرات بدون طيار تكتيكية 15 كم 4W طاقة AES256 تشفير 350 ميغا هرتز إلى 4 جيجا هرتز
مقدمة
LKAV6306 هو وحدة لاسلكية IP MeSH تعمل على نطاق 1.4GHz. يحتوي على قدرة الشبكة 9-hop 64 عقدة ، و 4W (2x2 MIMO) طاقة إخراج ، وتيرة البيانات تصل إلى 82Mbps وتشفير AES ،مناسبة للغاية لالتقاط الفيديو في الموقع ويمكن استخدامها على نطاق واسع في تطبيقات الطائرات بدون طيار / UGV / USV والاتصالات الطارئة في مجالات حماية الحرائق، الإنقاذ، المراقبة والشرطة.
الخصائص
■ يمكن تخصيص تردد 350MHz-3.8GHz
■ شبكة MIMO المخصصة ذات القنوات المزدوجة
■ سرعة البيانات تصل إلى 82Mbps
■ نطاق يصل إلى 20-50 كم
■ مع وصول 2.4G WiFi
■ يدعم 9-هوب أقل من 64 عقدة
■ يدعم تشفير AES256
المواصفات
| التكرار | 1430±30MHz (587±25MHz، 5MHz لكل خطوة) |
| عرض النطاق الترددي | 2M/5M/10M/20M/40MHz |
| الطاقة الخارجة | 36dBm (4W 2x2 MIMO) |
| قناة RF | 2T2R |
| الحصول على الحساسية | - 97 ديسيبل مكس |
| واجهة RF | IPX*2 |
| واجهة الواي فاي | IPX*2 |
| واجهة الشبكة | شبكة LAN*2 |
| واجهة USB | USB*2 |
| الواجهة المتسلسلة | TTL*2 |
| الحد الأقصى للطاقة | 82Mbps@40MHz |
| تعديل |
OFDM: DSSS/CCK BPSK/QPSK الـ COFDM: BPSK/QPSK/16-QAM/64-QAM |
| الإدارة | واجهة المستخدم |
| قدرة الشبكة | 9-هوب لا تقل عن 64 عقدة |
| معدل البود | 1200bps~115200bps (المعيار الافتراضي 115200bps) |
| التشفير | AES256 |
| إدخال الطاقة | 12V-26V DC |
| استهلاك الطاقة | متوسط 16 واط |
| الأبعاد | 105x63x17mm (L × W × H) |
| الوزن | 140 جرام |
| العمل المؤقت | -40°C~ +65°C |
| درجة حرارة التخزين | -45 درجة مئوية ~ +85 درجة مئوية |
| رطوبة العمل | 5% ~ 95% (غير مكثفة) |
معايير RF
وصف الواجهة
1 واجهة الراديو اللاسلكي U.FL (IPX الذكر)
2 واجهة الراديو اللاسلكي U.FL (IPX الذكر)
3 منفذ إيثيرنت لـ HDMI encoder/decoder
من الأعلى إلى الأسفل، من اليسار إلى اليمين:
| +5 فولت | الـ GND | RX+ | TX+ |
| +5 فولت | الـ GND | (آر إكس) | (تيكساس) |
4 TTL USB1
من الأعلى إلى الأسفل، من اليسار إلى اليمين:
| الـ GND | TXD2/USB_D3- | RXD2/USB_D3+ | +3.3 فولت |
| الـ GND | TXD1 | RXD1 | +.3.3 فولت |
5 LAN 5V + 1
من الأعلى إلى الأسفل، من اليسار إلى اليمين:
| الـ GND | الـ GND | 5 فولت | 5 فولت |
| RX+ | (آر إكس) | TX+ | (تيكساس) |
6 LED USB2
من الأعلى إلى الأسفل، من اليسار إلى اليمين:
| الـ GND | USB_D+ | USB_D | +5 فولت |
| S1 | S2 | S3 | S4 |
7 منفذ الطاقة
من الأعلى إلى الأسفل، من اليسار إلى اليمين:
| +12 فولت | الـ GND |
| +12 فولت | الـ GND |
8 زر إعادة تعيين
الاتصالات المتسلسلة
يرجى استخدام كابل محول USB إلى TTL سلسلة 3.3V لربط جهاز الكمبيوتر الخاص بك والوحدة (TTL-1) ،
على أداة التحليل التسلسلي الخاصة بك، يرجى تحديد المنفذ التسلسلي الصحيح، والإعدادات الأخرى هي كما هو موضح أدناه:
(بود) 115200bps
البيانات: 8 بتات
التكافؤ: لا شيء
توقف: 1 بيت
الأبعاد
التطبيق
