AES256 20 كم MIMO وحدة ربط بيانات الطائرات بدون طيار
مقدمة

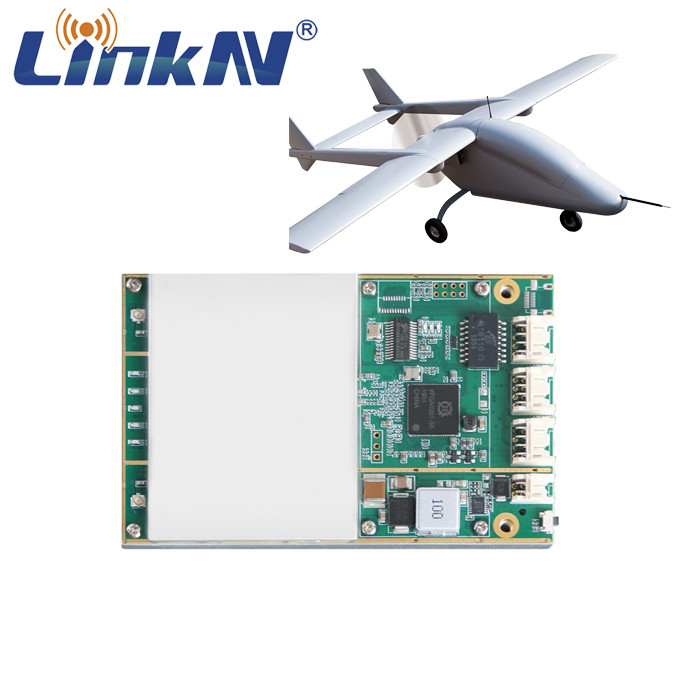

MANET6306-W هي وحدة راديو IP MeSH تعمل في نطاق 1.4 جيجاهرتز. تتميز بمعدل بيانات 82 ميجابت في الثانية وتشفير AES، وهي مناسبة جدًا لالتقاط الفيديو في الموقع ويمكن استخدامها على نطاق واسع في تطبيقات الطائرات بدون طيار / المركبات الأرضية بدون طيار / المركبات السطحية بدون طيار والاتصالات الطارئة في مجالات الحماية من الحرائق والإنقاذ والمراقبة والشرطة.
الميزات
■ تردد 350 ميجاهرتز - 3.8 جيجاهرتز قابل للتخصيص
■ شبكة Ad Hoc ثنائية القناة MIMO
■ معدل بيانات يصل إلى 82 ميجابت في الثانية
■ مع وصول واي فاي 2.4 جيجا
■ يدعم تشفير AES256
المواصفات
| التردد | 1430±30 ميجاهرتز (587±25 ميجاهرتز، 5 ميجاهرتز لكل خطوة) |
| عرض نطاق التردد اللاسلكي | 2M/5M/10M/20M/40MHz |
| قناة التردد اللاسلكي | 2T2R |
| حساسية الاستقبال | -97dBm كحد أقصى |
| واجهة التردد اللاسلكي | IPX*2 |
| واجهة Wi-Fi | IPX*2 |
| واجهة LAN | LAN*2 |
| واجهة USB | USB*2 |
| واجهة تسلسلية | TTL*2 |
| الحد الأقصى للإنتاجية | 82Mbps@40MHz |
| التضمين |
OFDM: DSSS/CCK BPSK/QPSK COFDM: BPSK/QPSK/16-QAM/64-QAM |
| الإدارة | WebUI |
| معدل الباود | 1200bps~115200bps (الافتراضي 115200bps) |
| التشفير | AES256 |
| مدخل الطاقة | 12V-26V DC |
| الأبعاد | 105x63x17 ملم (طول × عرض × ارتفاع) |
| الوزن | 140 جرام |
| رطوبة العمل | 5% ~ 95% (بدون تكثف) |
معلمات التردد اللاسلكي
وصف الواجهة
① واجهة التردد اللاسلكي – U.FL (ذكر IPX)
② واجهة التردد اللاسلكي – U.FL (ذكر IPX)
③ منفذ إيثرنت لمحول HDMI/مفكك تشفير HDMI
من الأعلى إلى الأسفل، من اليسار إلى اليمين:
| +5V | GND | RX+ | TX+ |
| +5V | GND | RX- | TX- |
④ TTL USB1
من الأعلى إلى الأسفل، من اليسار إلى اليمين:
| GND | TXD2/USB_D3- | RXD2/USB_D3+ | +3.3V |
| GND | TXD1 | RXD1 | +.3.3V |
⑤ LAN 5V+1
من الأعلى إلى الأسفل، من اليسار إلى اليمين:
| GND | GND | 5V | 5V |
| RX+ | RX- | TX+ | TX- |
⑥ LED USB2
من الأعلى إلى الأسفل، من اليسار إلى اليمين:
| GND | USB_D+ | USB_D- | +5V |
| S1 | S2 | S3 | S4 |
⑦ منفذ الطاقة
من الأعلى إلى الأسفل، من اليسار إلى اليمين:
| +12V | GND |
| +12V | GND |
⑧ زر إعادة الضبط
الاتصال التسلسلي
يرجى استخدام كابل محول USB إلى TTL تسلسلي 3.3 فولت لتوصيل جهاز الكمبيوتر الخاص بك بالوحدة (TTL-1)،
في أداة تصحيح الأخطاء التسلسلية الخاصة بك، يرجى تحديد المنفذ التسلسلي الصحيح، والإعدادات الأخرى كما يلي:
معدل الباود: 115200bps
البيانات: 8 بت
التكافؤ: لا شيء
التوقف: 1 بت
الأبعاد
التطبيق
