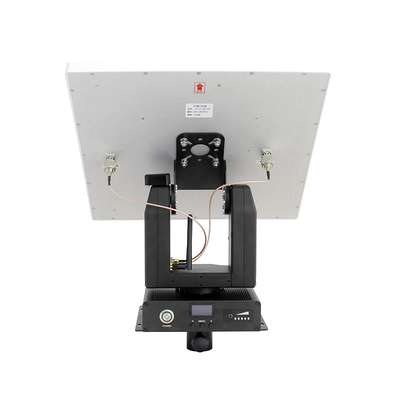

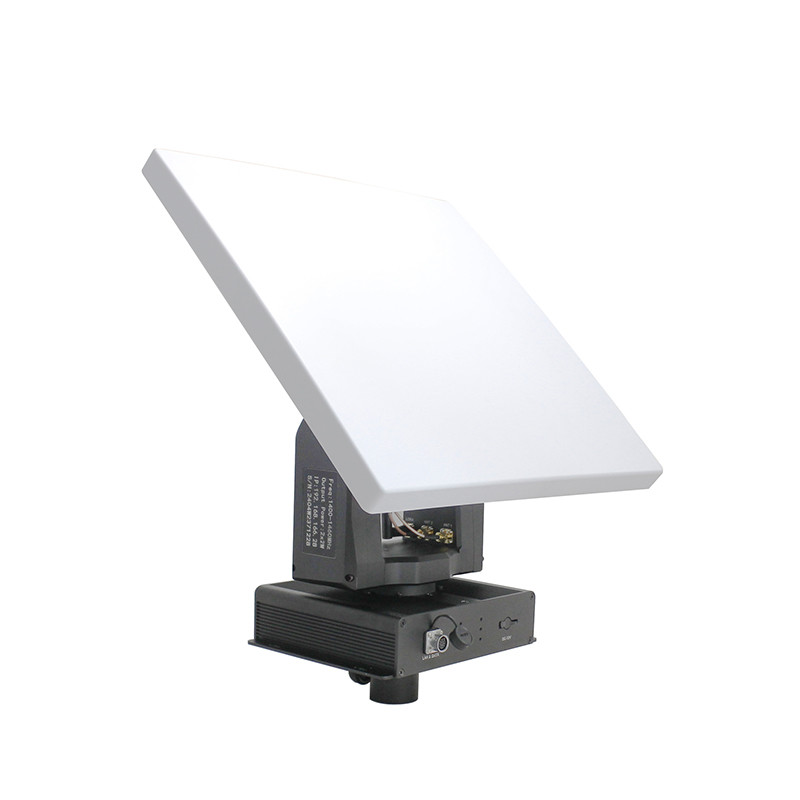

نظام الهوائي التتبع الآلي للطائرات بدون طيار مع اتصال بيانات MANET 4W
مقدمة
LKAV-3618DM هي محطة أرضية هوائية تتبع تلقائي مصممة للاتصال على مسافة طويلة تتراوح بين 30-50 كم.يحتوي على وحدة تتبع GPS مدمجة ويدعم مختلف الهوائيات الاتجاهية لتتبع الطائرة بدون طيار (وحدة تحديد المواقع الجوية)تنفيذ وظيفة تتبع تلقائي للهوائيات التوجيهية لتحسين مسافة الاتصال.ويقوم وحدة تحديد المواقع بتغذية معلومات الإحداثيات إلى وحدة ربط البيانات لنقل شفافبعد إرسالها إلى المحطة الأرضية، تحسب المحطة الأرضية زاوية الإشارة،بحيث يمكن أن تكون هوائية لوحة الأرض دائما محاذاة مع الطائرة بدون طيار للحفاظ على أفضل تأثير استقبال لاسلكي، وبالتالي تحسين كبير لمسافة الإرسال اللاسلكي.
الخصائص
■ وحدة بيانات IP MESH المتكاملة (MANET)
■ وحدة LoRa متكاملة 433MHz 22dBm
■ وحدة GPS متكاملة عالية الأداء
■ تردد 1400MHz-1460MHz (350MHz-4GHz قابلة للتخصيص)
■ سرعة البيانات تصل إلى 82Mbps
■ يدعم ما يصل إلى 64 عقدة
■ نقل بيانات IP شفافة بالكامل
■ النطاق 30-50 كم
■ يدعم بيانات سلسلة TTL
■ يدعم تشفير AES256
■ مع أجهزة استشعار مزدوجة لتحقيق تحديد دقة عالية.
■ خوارزمية معايرة تلقائية عند بدء التشغيل
■ يبدأ التتبع تلقائيًا بعد استلام بيانات GPS صالحة
■ يدعم تثبيت ثلاثي الأقدام وكأس الشفط
■ معدات قيادة عالية الجودة وقوية
■ حلقة انزلاق 360 درجة خالية من التواء
■ تصميم صلب IP65 للاستخدام في البيئات القاسية
■ تصميم صغير محمول وسهلة التشغيل

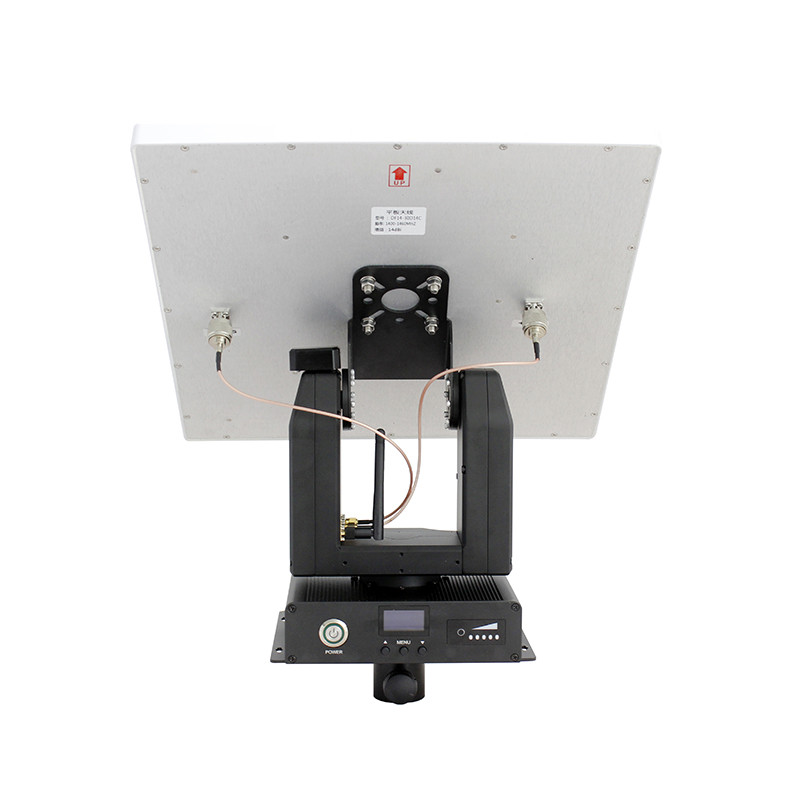

وصف اللوحة
1 هوائي لوحة الاتجاه، 14dBi، 1400-1460MHz
2 هوائي GPS
3 واجهة الهوائيات 1 و 2 ، SMA-F
4 واجهة هوائية اتصال LoRa ، SMA-F
5 شاشة LCD
6 اضغط على زر التشغيل
7 القائمة، أزرار صعود وهبوط
8 قاعدة للثلاثي
9 مؤشر البطارية
10 لوحة الاسم
المواصفات
| خصائص الترددات الراديوية | |
| تواتر العمل | 1400-1460 ميغاهرتز (562-612 ميغاهرتز) |
| عرض النطاق الترددي للقناة | 2M/5M/10M/20M/40MHz |
| قناة RF | 2T2R |
| الطاقة الخارجة | 36dBm (2x2W) |
| خصائص PTZ | |
| عزم دوران المحرك | 30N*m |
| زاوية الدوران | 360 درجة أفقياً و 90 درجة عمودياً |
| دقة الزاوية | ± 2 درجة |
| السرعة القصوى للمحرك | 0.21s/60° |
| واجهات | |
| واجهة RF | N*2 ، SMA*1 |
| واجهة الشبكة | رابط الطيران المقاوم للماء |
| واجهة الطاقة | رابط الطيران المقاوم للماء |
| خصائص الشبكة | |
| نطاق الإرسال | 30-50 كم |
| الناتج | 82 ميجابايت / ثانية |
| التشفير | AES256 |
| الخصائص الفيزيائية والبيئية | |
| الأبعاد | 396*306*166ملم |
| الوزن | 4.8kg (w/ بطارية) |
| العمل المؤقت | -20° ~ +60° |
| مستوى IP | IP65 |
| الخصائص الكهربائية | |
| إمدادات الطاقة | 16.8 فولت/5A |
| استهلاك الطاقة | <30 واط |
| سعة البطارية | 14.8V/13Ah |
| عمر البطارية | 4-6 ساعات |
محتويات العبوة
للمرجع فقط، تخضع للتغيير لكل مشروع.
| البند | النموذج | الوصف | كمية |
| 1 | LKAV-3618DM | المحطة الأرضية | 1 |
| 2 | لا | كابل شبكة الإنترنت المحلية / البيانات 9pin | 1 |
| 3 | لا | كابل الطاقة 3pin | 1 |
| 4 | لا | محول الطاقة، 16.8V/5A | 1 |
| 5 | لا | ثلاثية القدم (2m) | 1 |
