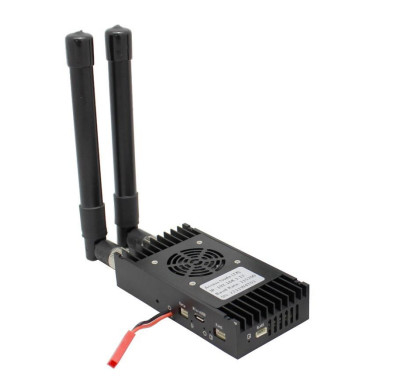

MANET3621-W وصلة بيانات شبكة IP لاسلكية للطائرات بدون طيار
مقدمة
MANET3621-W هو راديو OFDM IP بحجم صغير يعمل في نطاقات 800 ميجاهرتز و 1.4 جيجاهرتز و 2.4 جيجاهرتز. يدعم معدل بيانات يصل إلى 30 ميجابت في الثانية، وهو مناسب بشكل مثالي لتطبيقات الإرسال اللاسلكي بعيدة المدى وعالية تدفق البيانات، مثل المراقبة / الطائرات بدون طيار / المركبات السطحية غير المأهولة / الروبوتات.
الميزات
■ تعديل TDD-OFDM
■ يدعم 3 نطاقات (800 ميجاهرتز / 1.4 جيجاهرتز / 2.4 جيجاهرتز)
■ خمس نطاقات تردد للقناة (1.4 / 3 / 5 / 10 / 20 ميجاهرتز)
■ أقصى إنتاجية 30 ميجابت في الثانية @ 20 ميجاهرتز
■ يدعم الإرسال من واحد إلى واحد ومن واحد إلى متعدد
■ يدعم البيانات التسلسلية والفيديو في نفس الوقت
■ واجهة ويب للإدارة
■ تشفير AES128 (معرف من قبل المستخدم)
■ التحكم في تدفق الإرسال والاستقبال
■ حجم مدمج ووزن خفيف
■ هيكل متين من سبائك الألومنيوم
المواصفات
| التردد | 806 ~ 826 ميجاهرتز، 1428 ~ 1448 ميجاهرتز، 2401 ~ 2481 ميجاهرتز |
| عرض نطاق التردد اللاسلكي | 1.4 ميجاهرتز / 3 ميجاهرتز / 5 ميجاهرتز / 10 ميجاهرتز / 20 ميجاهرتز |
| حساسية 800 ميجاهرتز |
10 ميجاهرتز: -103 ديسيبل ميلي واط 5 ميجاهرتز: -106 ديسيبل ميلي واط 3 ميجاهرتز: -108 ديسيبل ميلي واط |
| حساسية 1.4 جيجاهرتز |
10 ميجاهرتز: -103 ديسيبل ميلي واط 5 ميجاهرتز: -106 ديسيبل ميلي واط 3 ميجاهرتز: -108 ديسيبل ميلي واط |
| حساسية 2.4 جيجاهرتز |
20 ميجاهرتز: -99 ديسيبل ميلي واط 10 ميجاهرتز: -102 ديسيبل ميلي واط 5 ميجاهرتز: -104 ديسيبل ميلي واط 3 ميجاهرتز: -106 ديسيبل ميلي واط |
| أقصى إنتاجية | 30 ميجابت في الثانية كحد أقصى @ 20 ميجاهرتز |
| التعديل | BPSK، 16QAM و 64QAM (TDD-OFDM) |
| وضع الشبكة | من واحد إلى واحد ومن واحد إلى متعدد (واحد إلى ستة عشر كحد أقصى) |
| واجهة الهوائي | 2 × موصل SMA F |
| واجهة إيثرنت | 2 × منفذ إيثرنت (100 ميجابت في الثانية) |
| منفذ تسلسلي | 1 × منفذ UART (TTL232) |
| معدل الباود | 115200 بت في الثانية |
| مدخل الفيديو | كاميرا IP |
| زمن انتقال القناة | 10 مللي ثانية |
| التشفير | AES128 (معرف من قبل المستخدم) |
| مدخل الطاقة | تيار مستمر 12 فولت |
| تيار التشغيل | ≤ 0.5 أمبير |
| الأبعاد | 102 * 52 * 21.5 ملم |
| الوزن | 124 جرام |

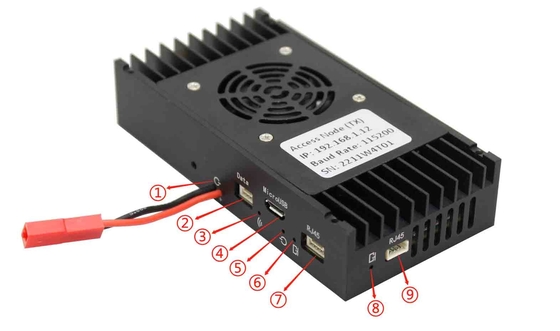

منظر أمامي
① كابلات الطاقة - خط إدخال مصدر الطاقة، الأحمر هو VDD، الأسود هو GND
② منفذ UART للبيانات (GND، Rx، Tx) - 3.3 فولت TTL
③ مؤشر حالة الاتصال - عندما يعمل الجهاز كعقدة وصول، إذا كان الاتصال بالعقدة المركزية طبيعيًا، فسيكون المؤشر مضاءً دائمًا. عندما يعمل الجهاز كعقدة مركزية، يكون هذا المؤشر مطفأً.
④ منفذ Micro USB - لصيانة برامج الجهاز.
⑤ مؤشر (أحمر) للطاقة - مضاء دائمًا أثناء التشغيل العادي.
⑥ مؤشر لمنفذ إيثرنت 2 - يومض وفقًا لتدفق البيانات عند العمل بشكل طبيعي.
⑦ منفذ إيثرنت 2 (RN، RP، TN، TP) - منفذ إيثرنت 1 و 2 متصلان داخليًا.
⑧ مؤشر لمنفذ إيثرنت 1 - يومض وفقًا لتدفق البيانات عند العمل بشكل طبيعي.
⑨ منفذ إيثرنت 1 (RP، RN، TP، TN) - منفذ إيثرنت 1 و 2 متصلان داخليًا.

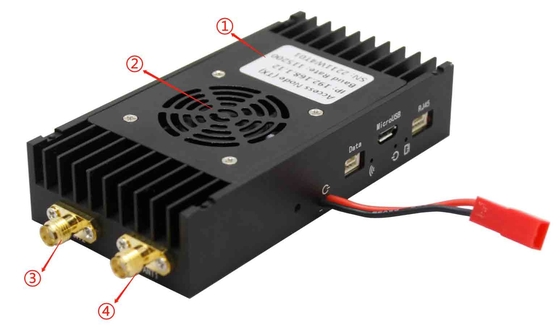

منظر خلفي
① ملصق المنتج
② مدخل الهواء - لمروحة التبريد
③ منفذ ANT2 - هوائي مساعد، يعمل كاستقبال مساعد، لا إرسال.
④ منفذ ANT1 - الهوائي الرئيسي، وضع العمل هو إرسال / استقبال TDD.
الاتصال التسلسلي
يرجى استخدام كابل محول USB إلى TTL تسلسلي 3.3 فولت لتوصيل جهاز الكمبيوتر الخاص بك بالجهاز (TTL)
في أداة تصحيح الأخطاء التسلسلية الخاصة بك، يرجى تحديد منفذ التسلسلي الصحيح، والإعدادات الأخرى كما يلي:
باود: 115200 بت في الثانية
البيانات: 8 بت
تساوي: لا شيء
توقف: 1 بت
ملاحظات التطبيق
يمكنه تحقيق اتصال لاسلكي ثنائي الاتجاه بعيد المدى، أو اتصال نقطة إلى نقطة ثنائي الاتجاه، أو اتصال نقطة إلى متعدد ثنائي الاتجاه. في الاتصال من نقطة إلى متعدد، إذا كان الاتصال بين عقدتين وصول يحتاج إلى المرور عبر العقدة المركزية، فإن كل عقدة تكون في نفس الشبكة المحلية اللاسلكية، وجميع عقد الوصول تتصل بالعقدة المركزية لمشاركة عرض النطاق الترددي اللاسلكي، ويقوم الجهاز بتخصيص معدل النظام تلقائيًا بالتساوي. يُطلق على نقل البيانات من العقدة المركزية إلى عقدة الوصول اسم الإرسال الهابط (downlink)، ويُطلق على نقل البيانات من عقدة الوصول إلى العقدة المركزية اسم الإرسال الصاعد (uplink). في الاتصال من نقطة إلى نقطة أو من نقطة إلى متعدد، يتقاسم الإرسال الهابط والصاعد عرض النطاق الترددي اللاسلكي. عند شحن الجهاز، يكون الإعداد الافتراضي هو نسبة معدل الإرسال الصاعد إلى معدل الإرسال الهابط = 4:1. لذلك، إذا كنت تستخدم الجهاز لنقل فيديو كاميرا IP، فيجب توصيل كاميرا IP بعقدة الوصول. سيقوم الجهاز تلقائيًا وبشكل ديناميكي بضبط معدل الإرسال اللاسلكي وفقًا لتدفق البيانات المحمول. عندما تكون كمية البيانات المحمولة أصغر، ستكون مسافة الإرسال أطول في ظل نفس الظروف. لذلك، عند استخدام الجهاز لنقل فيديو كاميرا IP، من الممكن زيادة مسافة الإرسال اللاسلكي عن طريق تقليل معدل بت تشفير فيديو كاميرا IP بشكل مناسب.
التطبيق
محتويات العبوة
للإشارة فقط، تخضع للتغيير لكل مشروع.
| اسم العنصر | الوصف | الكمية |
| TX | جهاز إرسال (عقدة وصول) | 1 |
| RX | جهاز استقبال (عقدة مركزية) | 1 |
| هوائي مطاطي | 1.4 جيجاهرتز، 3 ديسيبل، SMA ذكر | 2 |
| هوائي FRP | 1.4 جيجاهرتز، 5 ديسيبل، N ذكر | 2 |
| كابل إيثرنت | 4 سنون إلى RJ45، 2 متر | 2 |
| كابل تمديد | SMA ذكر إلى SMA أنثى، 30 سم | 2 |
| كابل تمديد | SMA ذكر إلى النوع N أنثى مع شفة، 50 سم | 2 |
| كابل تسلسلي TTL 3 سنون | كابل TTL 3 سنون إلى 3 سنون، 10 سم | 2 |
| مزود طاقة | مزود طاقة تيار مستمر 12 فولت / 1 أمبير | 2 |
