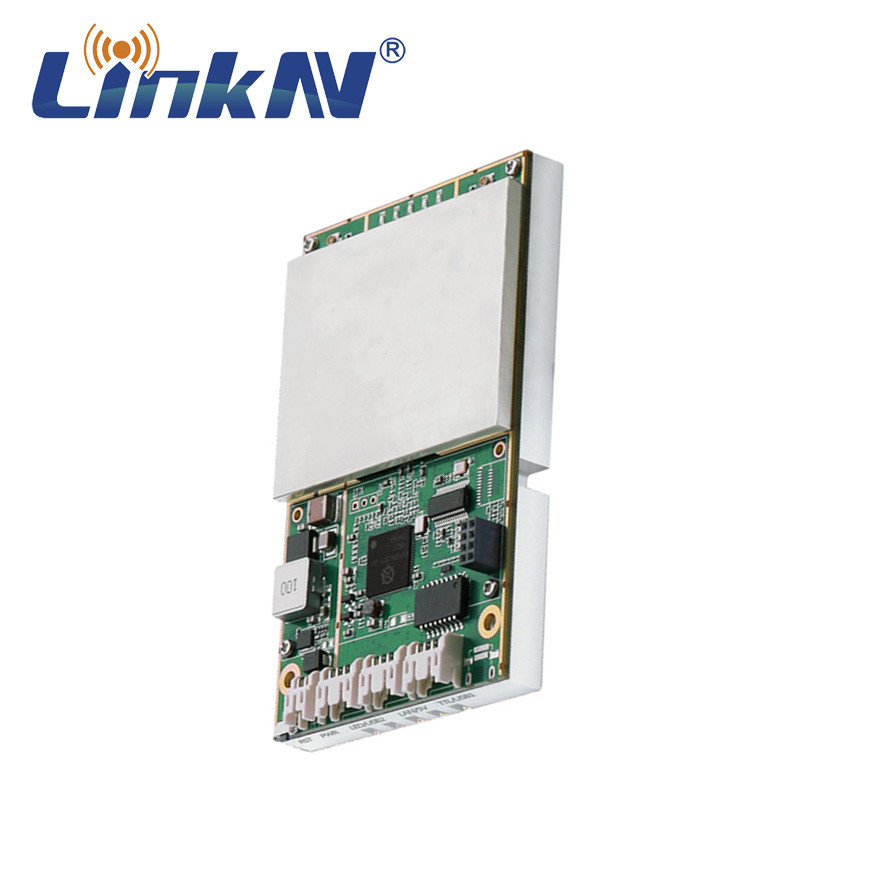

LKAV6306 AES256 20kmطاقة الخروج 36dBm 4W MIMOوحدة ربط بيانات الطائرات بدون طيار
مقدمة
LKAV6306 هو وحدة لاسلكية IP MeSH تعمل على نطاق 1.4GHz. يحتوي على قدرة الشبكة 9-hop 64 عقدة، 4W (2x2 MIMO) طاقة خروجا، ما يصل إلى 82Mbps معدل البيانات وتشفير AES،مناسبة للغاية لالتقاط الفيديو في الموقع ويمكن استخدامها على نطاق واسع في تطبيقات الطائرات بدون طيار / UGV / USV والاتصالات الطارئة في مجالات حماية الحرائق، الإنقاذ، المراقبة والشرطة.
الخصائص
■ يمكن تخصيص تردد 350MHz-3.8GHz
■ شبكة MIMO المخصصة ذات القنوات المزدوجة
■ سرعة البيانات تصل إلى 82Mbps
■ نطاق يصل إلى 20-50 كم
■ مع وصول 2.4G WiFi
■ يدعم 9-هوب أقل من 64 عقدة
■ يدعم تشفير AES256
المواصفات
| التكرار | 1430±30MHz (587±25MHz، 5MHz لكل خطوة) |
| عرض النطاق الترددي | 2M/5M/10M/20M/40MHz |
| الطاقة الخارجة | 36dBm (4W 2x2 MIMO) |
| قناة RF | 2T2R |
| الحصول على الحساسية | - 97 ديسيبل مكس |
| واجهة RF | IPX*2 |
| واجهة الواي فاي | IPX*2 |
| واجهة الشبكة | شبكة LAN*2 |
| واجهة USB | USB*2 |
| الواجهة المتسلسلة | TTL*2 |
| الحد الأقصى للطاقة | 82Mbps@40MHz |
| تعديل |
OFDM: DSSS/CCK BPSK/QPSK الـ COFDM: BPSK/QPSK/16-QAM/64-QAM |
| الإدارة | واجهة المستخدم |
| قدرة الشبكة | 9-هوب لا تقل عن 64 عقدة |
| معدل البود | 1200bps~115200bps (المعيار الافتراضي 115200bps) |
| التشفير | AES256 |
| إدخال الطاقة | 12V-26V DC |
| استهلاك الطاقة | متوسط 16 واط |
| الأبعاد | 105x63x17mm (L × W × H) |
| الوزن | 140 جرام |
| العمل المؤقت | -40°C~ +65°C |
| درجة حرارة التخزين | -45 درجة مئوية ~ +85 درجة مئوية |
| رطوبة العمل | 5% ~ 95% (غير مكثفة) |
معايير RF
وصف الواجهة
1 واجهة الراديو اللاسلكي U.FL (IPX الذكر)
2 واجهة الراديو اللاسلكي U.FL (IPX الذكر)
3 منفذ إيثيرنت لـ HDMI encoder/decoder
من الأعلى إلى الأسفل، من اليسار إلى اليمين:
| +5 فولت | الـ GND | RX+ | TX+ |
| +5 فولت | الـ GND | (آر إكس) | (تيكساس) |
4 TTL USB1
من الأعلى إلى الأسفل، من اليسار إلى اليمين:
| الـ GND | TXD2/USB_D3- | RXD2/USB_D3+ | +3.3 فولت |
| الـ GND | TXD1 | RXD1 | +.3.3 فولت |
5 LAN 5V + 1
من الأعلى إلى الأسفل، من اليسار إلى اليمين:
| الـ GND | الـ GND | 5 فولت | 5 فولت |
| RX+ | (آر إكس) | TX+ | (تيكساس) |
6 LED USB2
من الأعلى إلى الأسفل، من اليسار إلى اليمين:
| الـ GND | USB_D+ | USB_D | +5 فولت |
| S1 | S2 | S3 | S4 |
7 منفذ الطاقة
من الأعلى إلى الأسفل، من اليسار إلى اليمين:
| +12 فولت | الـ GND |
| +12 فولت | الـ GND |
8 زر إعادة تعيين
الاتصالات المتسلسلة
يرجى استخدام كابل محول USB إلى TTL سلسلة 3.3V لربط جهاز الكمبيوتر الخاص بك والوحدة (TTL-1) ،
على أداة التحليل التسلسلي الخاصة بك، يرجى تحديد المنفذ التسلسلي الصحيح، والإعدادات الأخرى هي كما هو موضح أدناه:
(بود) 115200bps
البيانات: 8 بتات
التكافؤ: لا شيء
توقف: 1 بيت
الأبعاد
التطبيق
