UAV Data Link IP MESH Relay 20km AES التشفير الهوائي المزدوج SMA الإناث 82Mbps معدل بيانات مرتفع
نظام MANET هو مجموعة من الأجهزة المتنقلة (أو ثابتة مؤقتا) التي تحتاج إلى توفير القدرة على بث الصوت والبياناتوالفيديو بين أزواج عشوائية من الأجهزة باستخدام الآخرين كمركبات نقل لتجنب الحاجة إلى البنية التحتية.
هناك العديد من التقنيات التي يتم استخدامها من أجل توفير قدرة MANET القوية ، بما في ذلك ما يلي:
التشكيل الذاتي / الشفاء الذاتيهي سمة حاسمة لأنظمة MANET. في شبكة شبكة حقيقية، يمكن للراديوات أن تنضم إلى الشبكة أو تغادر الشبكة في أي وقت،والشبكة سوف تتكيف باستمرار طوبولوجيتها كما العقد تتحرك فيما يتعلق ببعضها البعضهذا يعني بنية لامركزية حيث لا توجد أجهزة لاسلكية مركزية لتحكم الشبكة.وسوف تستمر الاتصالات حتى عندما يتم فقدان عقدة واحدة أو أكثر.
تعديل الرابطهي قدرة كل جهاز لاسلكي على تكوين معايير إرسالها على النحو الأمثل (التكوين، تشفير FEC،وتقنيات MIMO) لتحقيق أقصى قدر من سرعة البيانات ومتانة الروابط إلى كل من الراديوات الأخرى التي يتواصل معهاقد يتواصل جهاز راديو معين مع جهاز راديو آخر قريب باستخدام معدل بيانات يزيد عن 50 ميجابايت في الثانية، بينما يستخدم معدل يبلغ 2 ميجابايت في الثانية فقط لتوفير رابط قوي إلى جهاز راديو أبعد بكثير.هذه هي معدلات انفجار الحزم، حيث أن استخدام انفجار 50Mbps مفيد للغاية حتى بالنسبة لتدفق بيانات أقل بكثير لأنه يترك وقت بث قناة مجانية للعقد الأخرى في الشبكة لاستخدامها.وجود معدلات انفجار البيانات المحتملة العالية أمر مهم لأن وقت البث أقل يستهلك لرسائل الروابط الأقصر، كلما بقي وقت إذاعة أكثر لاستخدام تعديل وترميز أبطأ وأكثر قوة على الروابط البعيدة.
التوجيه التكيفيهي آلية لتحديد مسارات الإرسال المحتملة التي تستخدم عندما يحتاج تدفق البيانات إلى إرسال بين زوج معين من أجهزة الراديو.يحتاج إلى دعم وظيفة التشكل الذاتي للشفاء الذاتي من خلال التكيف بشكل ديناميكي لاستخدام جميع أجهزة الراديو الموجودة كمركبات إرسال محتملة ويكون مرنًا لفقدان أجهزة الإرساليجب أن تعمل أيضا جنبا إلى جنب مع تكييف الرابط لأن تحديد الطريق الأمثل لتدفق البيانات يتطلب النظر في البيانات الأخرى التي تتدفق عبر الشبكة،وكذلك القدرة الديناميكية لكل رابط داخل الشبكةهذه المشكلة معقدة وتتطلب من جميع أجهزة الراديو مشاركة المعلومات حول حركة البيانات التي تتدفق من خلالها وقدرة الرابط من كل واحدة إلى العقد المجاورة الأخرى.يجب أن يتم تبادل هذه المعلومات بطريقة ذكية حتى لا تستهلك الكثير من معدل التوصيل الثمين المتاح للشبكة.
شبكات IP الشفافةيعني أن أي عدد من أجهزة الكمبيوتر القياسيةيمكن توصيل كاميرا فيديو IP أو أجهزة أخرى إلى كل من أجهزة الراديو المحمولة والتواصل عبر شبكة الشبكة مثلما لو كانت جميع الأجهزة في مكتب واحد مع إيثيرنت السلكيهناك طرق مختلفة لتحقيق ذلك داخل MANET. لتمكين أكبر قدر من المرونة وسهولة الاستخدام،الخيار الأفضل هو أن تظهر شبكة MANET بأكملها كما لو كانت مفتاح شبكة واحد من الطبقة 2هذا يعني أنه بدون أي إعادة تكوين عناوين IP أو إعدادات أخرى،مجموعة من الأجهزة القائمة على بروتوكول الإنترنت التي تعمل معًا على مفتاح Ethernet بسيط يمكن توصيلها بأجهزة راديو MANET واستئناف العمليات مع الحرية الجديدة في التنقل اللاسلكي.
حركة البث المتعدديقدم مجموعة من التحديات الفريدة لأنظمة MANET.دعم البث المتعدد الذي تم تنفيذه في محولات الطبقة 2 السلكية الأساسية هو تكرار حزم البث المتعدد التي تأتي إلى منفذ واحد على جميع الموانئ الأخرىعلى سبيل المثال، إذا تم توصيل كاميرا فيديو IP إلى منفذ واحد فإنه سيرسل الفيديو باستخدام الحزم المسجلة باسم التوزيع المتعدد.ثم أجهزة الكمبيوتر التي تم توصيلها إلى أي من الموانئ الأخرى من المفتاح يمكن الاستفادة من تيار الفيديو اللاسلكيهذه الطريقة البسيطة تبين أنها لا تعمل بشكل جيد جدا في شبكة لاسلكية تعمل كمفتاح الطبقة 2 لأن العديد من الأجهزة داخل الشبكة قد لا تحتاج إلى رؤية تعدد البث المحدد،و بإرسال البث المتعدد إلى جميع الأجهزة بشكل أعمى مما يزيد من ازدحام معدل النقل المحدود للشبكة اللاسلكيةتسمح أنظمة MANET الأكثر تقدماً بتحسين يدوي و / أو تلقائي ، مما يحد من نقل البث المتعدد فقط إلى تلك الأجهزة التي تحتاج إلى تدفق متعدد معين.
شبكات متعددة القنواتis an advanced capability of some MANET systems which allows a network to utilize multiple RF channels or even multiple frequency bands within a network while still providing the plug and play functionality of a single Layer 2 switch. A simple example of the usefulness of this might be a scenario where soldiers have radios operating on one frequency while vehicles have radios not only operating on that frequency but also ones in a different bandهذه النطاق الإضافي قد يكون مع طاقة أعلى أو هوائيات مكاسب أعلى لتوفير طبقة ′′ العمود الفقري ′′ عالية السرعة بين المركبات.أي جهاز لاسلكي للجنود يمكنه التواصل مع أي جهاز لاسلكي للجنود الآخرين عبر الهواء، ولكن الطبقة الثانوية على تردد مختلف يمكن أن تقلل من الازدحام على تردد الجندي وزيادة إلى المنطقة التي تغطيها الشبكة.
كل هذه القدرات الشبكة MANET يجمع بين لتوفير الاتصال عالية السرعة قوية مماثلة لما يقدم من قبل الوضع الفني 3G / 4G الشبكات،ولكن في السيناريوهات التشغيلية المهمة الحرجة حيث البنية التحتية اللاسلكية الدائمة غير متوفرة.
مقدمة

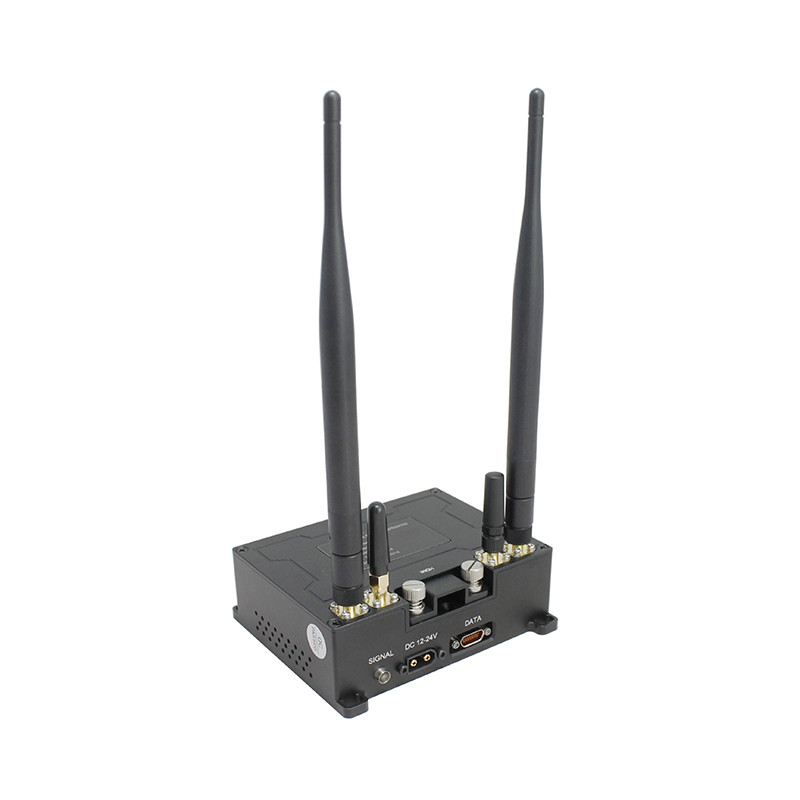

MANET3618 هو جهاز لاسلكي من نوع MESH مصمم خصيصا لنقل بيانات الفيديو من الطائرات بدون طيار، ويمكن أن ينقل فيديو FHD والبيانات في وقت واحد. يمكن أن يزيد رلاي متعدد الهبوط مسافة الإرسال،وشبكتها التي تنظم نفسها تختار المسار تلقائيًالديها أداء قوي لمكافحة الحجب ومكافحة التدخل ، وهي مناسبة للغاية للاتصال المحمول في بيئة معقدة.
الخصائص
■ عدم وجود بنية تحتية، التكوين الذاتي والشفاء الذاتي
■ تردد 1400MHz-1480MHz (350MHz-4GHz قابلة للتخصيص)
■ سرعة البيانات تصل إلى 82Mbps
■ يدعم ما يصل إلى 9 قفزات و 64 عقدة على الأقل
■ نقل بيانات IP شفافة بالكامل
■ يدعم إدخال IPcam و HDMI
■ نطاق تصل إلى 20-40km LOS
■ يدعم بيانات سلسلة TTL
■ يدعم تشفير AES256
■ تأخير النظام المنخفض
المواصفات
| خصائص ناقل الحركة | |
| التكرار | 1400MHz-1480MHz (350MHz-4GHz قابلة للتخصيص) |
| عرض النطاق الترددي | 2M/5M/10M/20MHz/40MHz |
| الطاقة الخارجة | 36dBm (4W MIMO 2x2) |
| قناة RF | 2T2R |
| نوع تعديل |
DSSS/CCK BPSK/QPSK OFDM BPSK/QPSK/16-QAM/64-QAM |
| الحساسية الرقمية | 96dBm@5MHz BPSK |
| معدل النقل | حتى 82 ميجابايت في الثانية |
| قدرة الشبكة | 9 قفزات و لا تقل عن 64 عقدة |
| خصائص البيانات | |
| واجهة RF | SMA F*2 |
| واجهة LAN/TTL | J30J-15TJ جهاز الاتصال للطيران |
| واجهة مدخل الطاقة | وصلة XT60 |
| واجهة HDMI | ميكرو HDMI x1 |
| التشفير | AES (كلمة المرور المحددة من قبل المستخدم) |
| الخصائص الكهربائية | |
| الجهد العامل | DC 12-24V |
| استهلاك الطاقة | ≤12 واط |
| الخصائص الجسدية | |
| الوزن | 450 جرام |
| الأبعاد | 113*84*38ملم |
| مستوى الحماية | IP54 |
| درجة حرارة التخزين | -45°C-65°C |
| رطوبة العمل | 5%-95% (غير مكثفة) |
الأبعاد

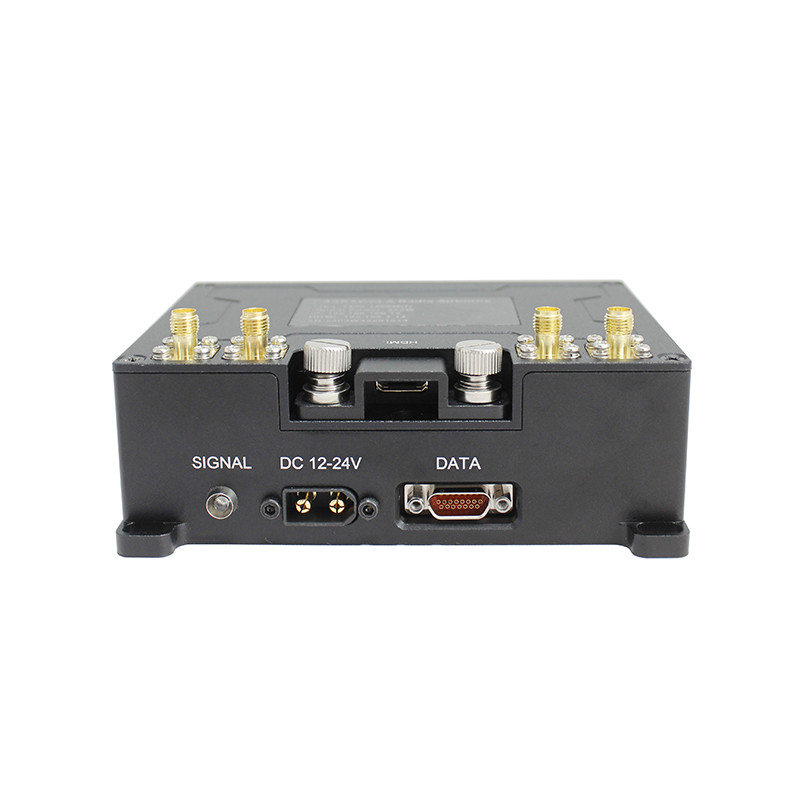

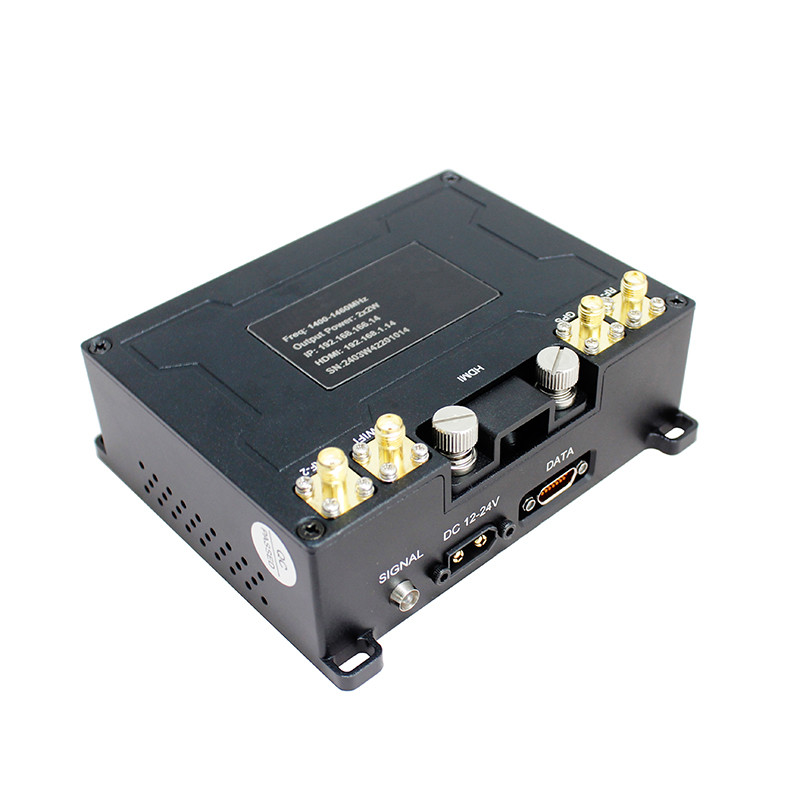

وصف اللوحة
1 واجهة هوائية MESH ، SMA F
2 واجهة مدخل HDMI
3 واجهة هوائية MESH ، SMA F
4 واجهة LAN/TTL
5 واجهة مدخل الطاقة
الاختبار الميداني
مخطط الطوبولوجيا
■ نوع النجم
■ نوع الشبكة
■ نوع عشوائي
