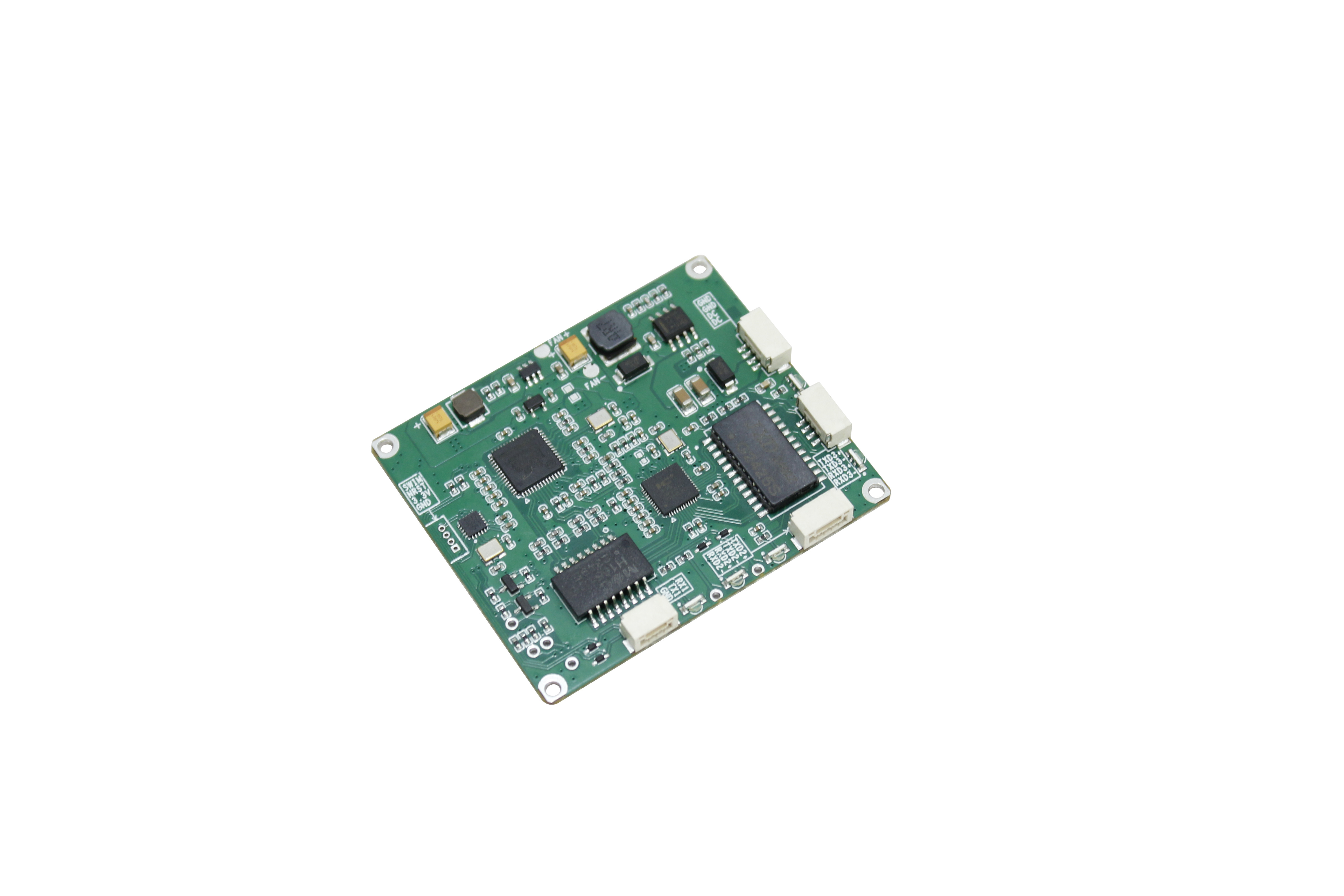

LKAV6312 15km FHSS النطاق العريض OEM اللوحة الرئيسية IP وحدة اتصال البيانات الفيديو
مقدمة
LKAV-6312 هو وحدة نقل بيانات النقطة إلى النقاط المتعددة من FHSS. وهو يستخدم تعديل OFDM ويدعم عدة عرضات النطاق الترددي. مع تصميم هيكل نظام مسطح ، يحتوي LKAV-6312 على مجموعة من أجهزة نقل البيانات.يقلل من تأخر النظام بشكل فعاليزيد من قدرة الإرسال، ويتميز بمدى نقل طويل، وسرعة بيانات عالية، وقدرات قوية لمكافحة التدخل.تخفيض كبير في استهلاك الطاقة في النظام وحجمه، وتلبية احتياجات العملاء لتطوير الطائرات بدون طيار، ومراقبة الفيديو وغيرها من المنتجات.
الخصائص
■ تعديل TDD-OFDM
■ يدعم 3 نطاقات (800HMz/1.4GHz/2.4GHz)
■ يدعم FHSS
■ 1.4/3/5/10/20MHz خمسة قنوات عرض النطاق الترددي
■ أقصى 30Mbps @ 20MHz
■ يدعم نقل واحد إلى واحد وواحد إلى العديد
■ يدعم البيانات والفيديو في نفس الوقت
■ ما يصل إلى 5-20km LOS (الهواء إلى الأرض)
■ واجهة واجهة ويب للإدارة
■ تشفير ZUC و SNOW3G و AES لاختيار
■ التحكم في تدفقات الروابط العليا والأسفل
■ يدعم 9V-24V الجهد العريض
■ الحجم المدمج والوزن الخفيف
المواصفات
| البند | المعلمات |
| التكرار | 806~826 ميغاهرتز1427.9-1447.9 ميغاهرتز2401.5-2481.5 ميغاهرتز |
| عرض النطاق الترددي | 1.4MHz/3MHz/5MHz/10MHz/20MHz |
| قناة RF | 1T2R |
| الطاقة الخارجة | 25dBm±2 |
| حساسية 800 ميغا هرتز |
10 ميغاهرتز: 103 ديسيبل أم 5MHz:-104dBm 3MHz:-106dBm |
| 1حساسية.4 غيغاهرتز |
10 ميغاهرتز: 103 ديسيبل أم 5MHz:-104dBm 3MHz:-106dBm |
| 2حساسية.4 غيغاهرتز |
20 ميغاهرتز: 99 ديسيبلم 10 ميغاهرتز: 103 ديسيبل أم 5MHz:-104dBm 3MHz:-106dBm |
| الحد الأقصى للطاقة | الحد الأقصى 30Mbps @ 20MHz |
| تعديل | BPSK، 16QAM و 64QAM |
| وضع الشبكة | واحد إلى واحد و واحد إلى العديد (واحد إلى ستة عشر على الأكثر) |
| وضع الإرسال | بث منفرد، بث متعدد، بث |
| طريقة التكوين | واجهة المستخدم |
| مكافحة التشويش | دعم قفز التردد عبر النطاقات |

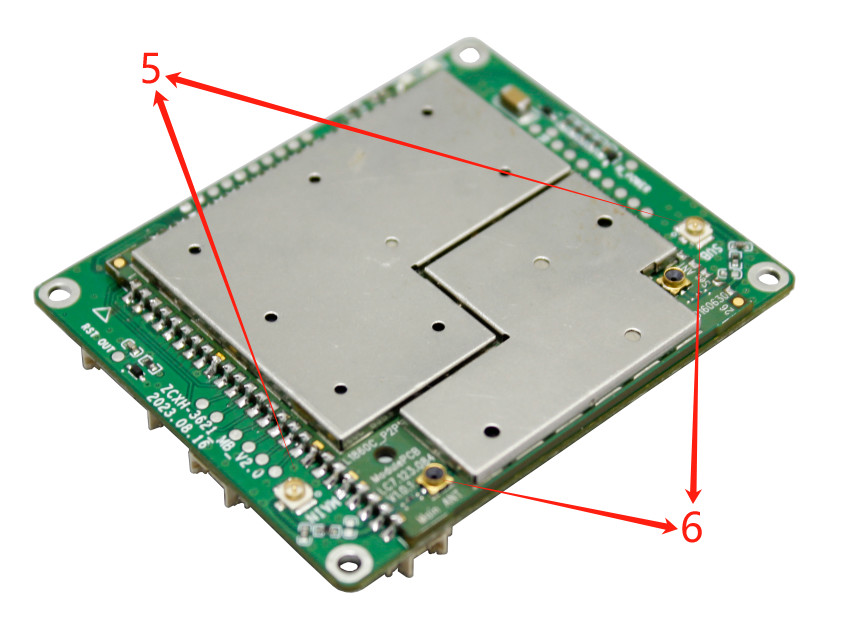

| واجهة الهوائي | 2x IPEX |
| واجهة الايثرنت | 2x منفذ Ethernet (100M) |
| الواجهة المتسلسلة | 1x منفذ UART (TTL232) |
| واجهة الطاقة | 1x منفذ الطاقة |
| معدل البود | 115200bps |
| تأخير الرابط | 10 ثانية |
| التشفير | ZUC، SNOW3G، AES128 (مفتاح محدد من قبل المستخدم) |
| سرعة الحركة | يدعم ما يصل إلى 300 كم/ساعة |
| إدخال الطاقة | 12VDC (9V-24V) |
| التيار العامل | <0.5A |
| استهلاك الطاقة | < 37dBm |
| الأبعاد | 58*48ملم |
| الوزن | 25 غرام |
| العمل المؤقت | -40°C ~ +65°C |

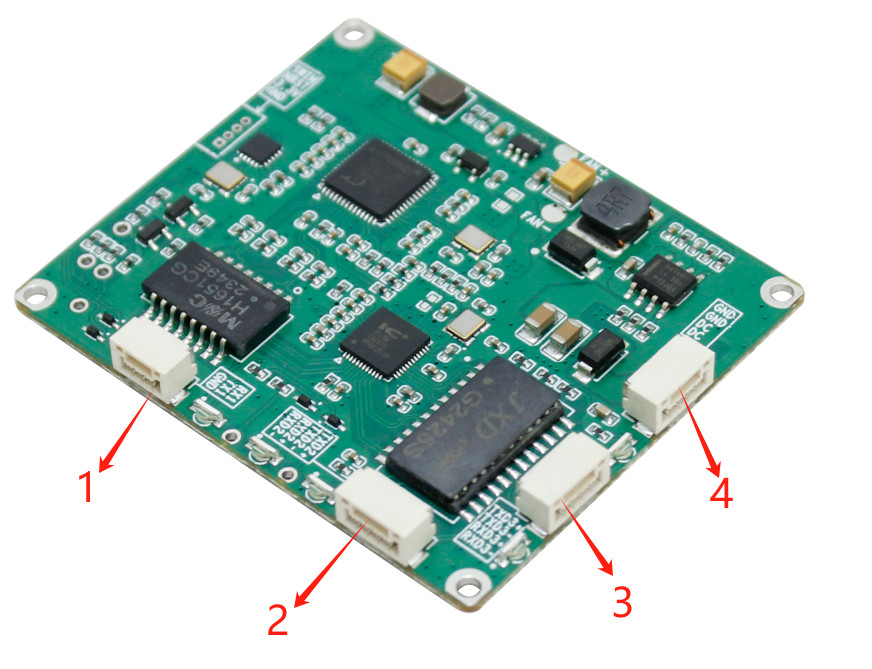

وصف الواجهة
| (ب)في# | 1 | 2 | 3 |
| دالتخلص | RX | TX | الـ GND |
| (ب)في# | 1 | 2 | 3 | 4 |
| دالتخلص | TX2+ | TX2- | RX2+ | RX2- |
| (ب)في# | 1 | 2 | 3 | 4 |
| دالتخلص | TX3+ | TX3- | RX3+ | RX3- |
| (ب)في# | 1 | 2 | 3 | 4 |
| دالتخلص | الـ GND | الـ GND | العاصمة | العاصمة |
الاتصالات المتسلسلة
الرجاء استخدام كابل محول USB إلى TTL سلسلة 3.3V لربط جهاز الكمبيوتر والجهاز (TTL)
على أداة التحليل التسلسلي الخاصة بك، يرجى تحديد المنفذ التسلسلي الصحيح، والإعدادات الأخرى هي كما هو موضح أدناه:
(بود) 115200bps
البيانات: 8 بتات
التكافؤ: لا شيء
توقف: 1 بيت
الأبعاد
