مدى بعيد من طائرات بدون طيار مصغرة فيديو اتصال البيانات FHSS MANET AES256
مقدمة

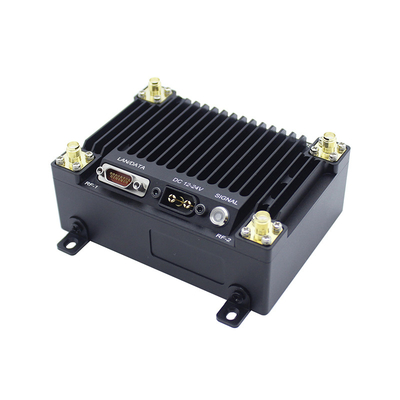

MANET9403 هو ناقل ميني متين MANET (شبكة خاصة للهواتف المحمولة) مصمم خصيصًا لنقل بيانات الفيديو من الطائرات بدون طيار. استنادًا إلى حل FPGA ،يدعم FHSS (Frequency Hopping) و IFS (اختيار التردد الذكي)يقدم طاقة كاملة تبلغ 4 واط. وهو مثالي لمجموعة متنوعة من عمليات النشر التكتيكية مثل الأمن العام والشرطة المسلحة ومراقبة الحرائق والجيش.قدرة متعددة قفزة يمكن أن تزيد إلى حد كبير مسافة الإرسال، يمكن لكل قفزة تغطية 50-120 كم من الهواء إلى الهواء (LOS). سعر البيانات يصل إلى 56Mbps يسمح لها بنقل الفيديو والبيانات والصوت في نفس الوقت بسهولة.تشفير AES256 يضمن أمن نقل البيانات.
الخصائص
■ يدعم شبكة الهاتف المحمول المخصص (MANET)
■ التردد 1300-1500MHz (70MHz-6GHz قابلة للتخصيص)
■ يدعم FHSS و IFS (الاختيار الذكي للترددات)
■ تشفير AES128/AES256 كخيار
■ طاقة خروجا 2 × 2 واط
■ معدل البيانات 48/56/112Mbps اختياري
■ 2/4/8/32/64/128/256 عقدة اختياري
■ يدعم نظام تحديد المواقع العالمي (GPS/BD/GLONASS)
■ نقل بيانات IP شفافة بالكامل
■ يدعم إدارة الويب
■ تتوفر API لمزيد من التطوير
المواصفات
| معايير RF | |
| الترددات الافتراضية | 1300-1500MHz (70MHz-6GHz قابلة للتخصيص) |
| عرض النطاق الترددي للقناة | 2.5M/5M/10M/20MHz (40MHz اختياري) |
| شكل الموجة | TDD-COFDM (2T2R) |
| الطاقة الخارجة | 2x2W، 1dBm خطوة قابلة للتعديل |
| كن حساساً | - 100dBm @ 2.5MHz |
| نوع تعديل | BPSK/QPSK/16QAM/64QAM (تكييف) |
| FHSS | اختياري (> 1000 هوب/ثانية) |
| إيف إس | اختياري |
| معايير الشبكة | |
| حجم الشبكة | 2/4/8/32/64/128/256 عقدة كخيار |
| قدرة متعددة القفزات | 15 قفزة (رسالة قصيرة) ؛ 10 قفزات (صوت) ؛ 8 قفزات (فيديو) |
| النطاق |
70-120km (الهواء إلى الهواء LOS) 30-50km (أرض إلى الأرض LOS) |
| معدل البيانات |
48Mbps@20MHz؛ 56Mbps@20MHz؛ 112Mbps@40MHz |
| تأخير | 7ms@2.5MHz/hop |
| سرعة الحركة | > 1000 كم/ساعة |
| وقت البدء | 27s |
| تحديد الموقع | نظام تحديد المواقع العالمي (GPS/BD/GLONASS) |
| وقت وصول الشبكة | < 1s |
| تمديد الشبكة | وايد إيه بي |
| المعلمات الكهربائية | |
| الجهد العامل | 12-36 فولت DC |
| استهلاك الطاقة | ≤25 واط |
| الفيزيائي/البيئة | |
| الوزن | 300 غرام / 330 غرام |
| الأبعاد | 104*76*38ملم |
| العمل المؤقت | -40°C~70°C |
| واجهة | |
| واجهة الشبكة | *1 |
| الواجهة المتسلسلة | RS232*1 (أو TTL) |

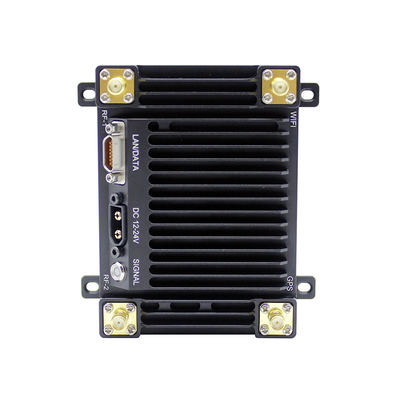

وصف الواجهة
1 واجهة هوائية MESH-2، SMA F
2 واجهة هوائية WIFI / LoRa ، SMA F
3 واجهة مدخل HDMI، HDMI مصغرة
4 واجهة هوائي GPS ، SMA F
5 واجهة الهوائية MESH-1، SMA F
6 ثقب تركيب x4
7 واجهة LAN/TTL (موصول J30J-15TJ، PIN 1, 2, 3 و 4 لـ LAN، PIN 5, 6 و 7 لـ TTL GND، TX و RX)
8 واجهة مدخل الطاقة (XT60)
9 مؤشر الإشارة
| SNR | جودة الرابط | لون الطوبولوجيا |
| SNR ≥ 17 | ممتاز | أخضر عميق |
| 12 ≤ SNR < 17 | جيد | أخضر فاتح |
| 7 ≤ SNR <12 | حسناً | أصفر |
| 2 ≤ SNR <7 | متوسطة | برتقالية |
| -10 < SNR <2 | سيئة | أحمر |
| SNR = -10 | غير متصلة | لا |
