ميني طائرة بدون طيار IP فيديو اتصال البيانات 5-15km AES تشفير
مقدمة
LKAV-3621V2 هو راديو OFDM IP صغير الحجم يعمل على نطاقات 800 ميغا هرتز و 1.4 جيجا هرتز و 2.4 جيجا هرتز ، مع تقنية قفز التردد (FHSS) لضمان استقرار جيد حتى في حالة الحركة السريعة.يدعم سرعة البيانات تصل إلى 30 ميجابايت في الثانية ومدى الإرسال يصل إلى 5-15 كم من الهواء إلى الأرض، مناسبة بشكل مثالي لتطبيقات نقل البيانات اللاسلكية الطويلة المدى والعالية ، مثل المراقبة ، UAV ، USV والروبوتات.
الخصائص
■تعديل TDD-OFDM
■ يدعم 3 نطاقات (800HMz/1.4GHz/2.4GHz)
■ يدعم FHSS داخل كل نطاق
■1.4/3/5/10/20MHz خمسة قنوات
■ أقصى 30Mbps @ 20MHz
■ يدعم النقل واحد إلى واحد وواحد إلى العديد
■ يدعم البيانات المتسلسلة والفيديو في نفس الوقت
■ واجهة واجهة ويب للإدارة
■ تشفير AES128 (محدد من قبل المستخدم)
■تحكم في تدفقات الاتصالات العليا والأسفل
■حجم صغير ووزن خفيف
■غلاف من سبيكة الألومنيوم القاسية
المواصفات
| البند | المعلمات |
| التكرار | 806~826MHz، 1428~1448MHz، 2401~2481MHz |
| عرض النطاق الترددي | 1.4MHz/3MHz/5MHz/10MHz/20MHz |
| قناة RF | 1T2R |
| الطاقة الخارجة | 25dBm±2 |
| حساسية 800 ميغا هرتز |
10 ميغاهرتز: 103 ديسيبل أم 5MHz:-104dBm 3MHz:-106dBm |
| 1حساسية.4 غيغاهرتز |
10 ميغاهرتز: 103 ديسيبل أم 5MHz:-104dBm 3MHz:-106dBm |
| 2حساسية.4 غيغاهرتز |
20 ميغاهرتز: 99 ديسيبلم 10 ميغاهرتز: 103 ديسيبل أم 5MHz:-104dBm 3MHz:-106dBm |
| الحد الأقصى للطاقة | الحد الأقصى 30Mbps @ 20MHz |
| تعديل | BPSK، 16QAM و 64QAM (TDD-OFDM) |
| وضع الشبكة | واحد إلى واحد و واحد إلى العديد (واحد إلى ستة عشر على الأكثر) |
| واجهة الهوائي | 2x SMA |
| واجهة الايثرنت | 2x منفذ Ethernet (100M) |
| الميناء التسلسلي | 1x منفذ UART (TTL) |
| معدل البود | 115200bps |
| مدخل الفيديو | IPCam |
| تأخير القناة | 10 ثانية |
| التشفير | AES128 (محدد من قبل المستخدم) |
| سرعة الحركة | يدعم ما لا يقل عن 300 كم/ساعة |
| إدخال الطاقة | 12VDC (7V-30V) |
| التيار العامل | ≤0.5A |
| استهلاك الطاقة | < 6W (3.7W @ 7V ، 4.5W @ 30V) |
| الأبعاد | 78*52*18ملم |
| الوزن | 85 غرام |
| العمل المؤقت | -40°C ~ +65°C |

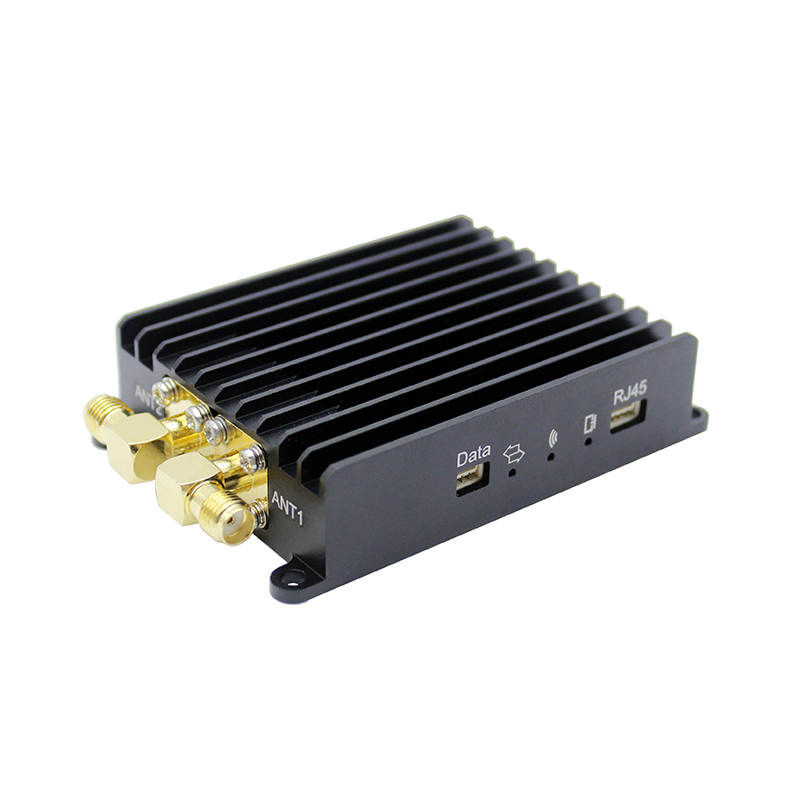

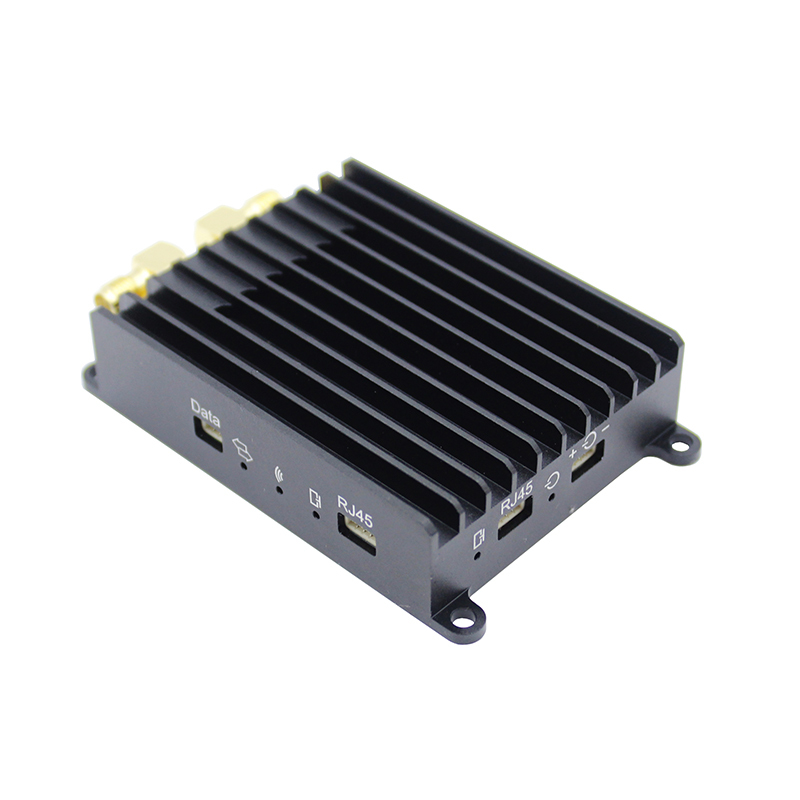

منظر الأمام
الاتصالات المتسلسلة
الرجاء استخدام كابل محول USB إلى TTL سلسلة 3.3V لربط جهاز الكمبيوتر والجهاز (TTL)
على أداة التحليل التسلسلي الخاصة بك، يرجى تحديد المنفذ التسلسلي الصحيح، والإعدادات الأخرى هي كما هو موضح أدناه:
(بود) 115200bps
البيانات: 8 بتات
التكافؤ: لا شيء
توقف: 1 بيت
ملاحظات الطلب
يمكنها تحقيق الاتصالات اللاسلكية ذات الاتجاهين على مسافة طويلة، أو الاتصالات ذات الاتجاهين من نقطة إلى نقطة، أو الاتصالات ذات الاتجاهين من نقطة إلى نقطة متعددة.إذا كان من الضروري نقل الاتصال بين عقدتين للوصول عبر العقدة المركزية، كل عقدة هي في نفس الشبكة المحلية اللاسلكية، وجميع عقدة الوصول تتواصل مع العقدة المركزية لمشاركة عرض النطاق الترددي اللاسلكي،والجهاز تلقائيًا تخصيص معدل النظام بالتساوييتم تسمية نقل البيانات من العقدة المركزية إلى عقدة الوصول بالارتباط الهبوطي، ويتم تسمية نقل البيانات من عقدة الوصول إلى العقدة المركزية بالارتباط العلوي.في الاتصالات بين النقاط أو بين النقاطعندما يتم شحن الجهاز ، يكون الإعداد الافتراضي هو نسبة معدل الاتصال الصعودي إلى معدل الاتصال الصعودي = 4:1لذلك، إذا كنت تستخدم الجهاز لنقل الفيديو الكاميرا IP، يجب أن تكون الكاميرا IP متصلة إلى عقدة الوصول.الجهاز سوف تلقائيًا وديناميكيًا تعديل معدل الإرسال اللاسلكي وفقًا لتدفق البيانات المحمولة. عندما تكون كمية البيانات المحمولة أصغر ، فإن مسافة الإرسال ستكون أطول في نفس الظروف. لذلك عند استخدام الجهاز لنقل فيديو كاميرا IP ،من الممكن زيادة مسافة الإرسال اللاسلكي عن طريق تقليل معقول من معدل بت تشفير فيديو كاميرا IP.
محتويات العبوة
للمرجع فقط، تخضع للتغيير لكل مشروع.
| اسم البند | الوصف | كمية |
| TX | جهاز الإرسال (عقدة الوصول) | 1 |
| RX | المستقبل (العقدة المركزية) | 1 |
| هوائي مطاطي | 1.4 غيغاهرتز، 3 ديسيبل، SMA الذكور | 2 |
| هوائي FRP | 1.4GHz، 5dBi، نوع N الذكور | 2 |
| كابل إيثيرنت | 4-البين إلى RJ45، 2m | 2 |
| كابل التمديد | SMA M إلى SMA F، 30 سم | 2 |
| كابل التمديد | SMA M إلى النوع N F مع فليانج ، 50 سم | 2 |
| كابل TTL ثلاثي الدبوس | كابل TTL من 3 أقواس إلى 3 أقواس، 10 سم | 2 |
| إمدادات الطاقة | إمدادات الطاقة المتواصلة 12V/1A | 2 |
