LKAV1638 الشرطة العسكرية UGV نظام الفيديو اللاسلكي CVBS NTSC PAL HDMI COFDM AES256 تشفير تأخير منخفض
مقدمة

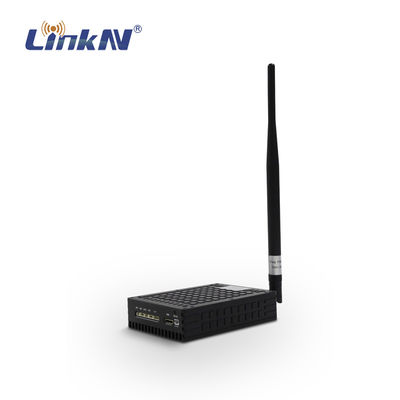

LKAV-1638 & 1216 هو نظام فيديو رقمي لاسلكي مضغوط COFDM تم تصميمه خصيصًا لروبوت UGV و EOD. وهو يستخدم كودك H.264 ذو تأخير منخفض لجودة فيديو ممتازة عبر الرابط اللاسلكي ،يمكن أن تنقل الفيديو FHD حتى 1-2km NLOS، مثالية لإنشاء اتصال فيديو لاسلكي قوي في العديد من البيئات ، بما في ذلك البيئات المحمولة عالية السرعة والحضرية.
الخصائص
■ تعديل COFDM المتقدم
■ كودك H.264 عالي الكفاءة
■ 200-2700MHz تردد واسع للاختيار
■ ما يصل إلى 1-2km NLOS لنقل الفيديو FHD
■ 60-100ms تأخير النظام المنخفض
■ يدعم صيغ الفيديو المزدوجة HDMI و CVBS
■ الحجم المدمج والوزن الخفيف
■ غطاء صلب من سبيكة الألومنيوم
■ تشفير AES256
المواصفات
| خصائص ناقل الحركة | |
| تعديل | الـ COFDM |
| نوع تعديل | QPSK (4QAM) ، 16QAM، 64QAM (QPSK الافتراضي) |
| التكرار | 200-2700MHz (المعيار الافتراضي 700MHz) |
| إرسال الطاقة | ≤30dBm |
| عرض النطاق الترددي | 2-8MHz قابلة للتعديل |
| FEC | 1/2, 2/3, 3/4, 5/6, 7/8 |
| فترة الحراسة | "حذروا من أنفسكم" (ك. |
| نطاق الإرسال | 1-2km NLOS |
| خصائص البيانات | |
| مدخل الفيديو |
HDMI (Mini): 1080p/1080i/720p/720i أيف: 720x480/60i (NTSC) ، 720x576/50i (PAL) |
| ضغط الفيديو | (إتش)264 |
| واجهة RF | رأس SMA F |
| إعدادات المعلمات | باستخدام برنامج USB |
| التشفير | AES256 (كلمة المرور المحددة من قبل المستخدم) |
| تأخير الرابط | 60-100ms |
| سرعة الحركة | دعم ≥120km/h |
| الخصائص الكهربائية | |
| الجهد العامل | DC12V |
| التيار العامل | ≤1A (@12V) |
| استهلاك الطاقة | ≤12 واط |
| الخصائص الجسدية | |
| الوزن | ≤260g (مع الهوائي) |
| الأبعاد | 120x85x28ملم |
| العمل المؤقت | -10°C~70°C |
الأبعاد
اللوحة الأمامية
1 مخرج مكبر الصوت، محجوز
2 واجهة USB لترقية البرمجيات الثابتة، محجوز.
3 بيانات UART، محجوزة.
4 تكوين UART، الاتصال مع FM Box باستخدام كابل بيانات FM لتعديل معايير النظام.
5 مدخلات الفيديو والصوت التناظرية ، 720x480 60I (NTSC) و 720x576 50I (PAL) التكيف الذاتي
6 مدخل HDMI صغير، من النوع C
7 مدخل طاقة، 2 دبوس، DC 12V
8 مؤشر LED للطاقة ، ضوء أحمر
اللوحة الخلفية
1 واجهة الهوائية، SAM الإناث
التطبيق
الأسئلة الشائعة
س1: هل أنت مصنع أم شركة تجارية؟
نحن مصنعون محترفون متخصصون في أنظمة نقل لاسلكية.
السؤال الثاني: لماذا أختارك؟
ستحصل على سعر تنافسي، جودة عالية، خدمة راضية وضمان طويل.
س3: ما نوع خدمة المنتج التي يمكنني الحصول عليها؟
خدمة OEM و ODM
س4: ما نوع الضمان الذي تقدمه؟
نحن نقدم ضمان لمدة سنة واحدة وصيانة مدى الحياة.
س5: ما هي شروط الدفع؟
نحن نقبل التحويل المصرفي، باي بال، أو الدفع نقدا.
السؤال 6: التعبئة والشحن؟
كرتون بني محايد و شحنة عن طريق DHL و FedEx و UPS و TNT أو عن طريق الجو / البحر.
س7: كم من الوقت يستغرق التسليم؟
1-3 أسابيع للنموذج العادي و 3-5 أسابيع للنموذج المخصص.
س8: هل يمكنني طلب عينة واحدة للاختبار؟
نعم، نرحب بطلب العينة، العينات المختلطة مقبولة.
س9: هل لديك أي حد MOQ؟
لا يوجد حد، واحد بالمائة مقبول
س10: هل من الممكن طباعة شعاري على المنتج؟
نعم، يرجى إبلاغنا رسميا قبل الإنتاج وتأكيد التصميم أولا
حول لينكاف
تأسست شركة LinkAV في عام 2005 ، وقد كرس نفسها لتصميم وتصنيع أنظمة نقل الفيديو / البيانات اللاسلكية المحمولة بما في ذلك COFDM و IP MESH و 4G-LTE ،مع مجموعة من المهندسين المحترفين لتوفير خدمة مصممة خصيصا (OEM)خدمة لينك إيه في قاعدة عملاء متنوعة ومتطلبة من الشرطة / الجيش إلى المواطنين العاديين ، من الطائرات بدون طيار إلى UGV / الروبوتات ، من حقل النفط إلى الغابات ، من الخارج إلى البر الرئيسي للصين.
لينك إيه في هي شركة صينية رائدة في تصنيع أنظمة الاتصالات والمعلومات اللاسلكية المبتكرة.أنظمتنا المتقدمة لربط البيانات مثالية للاتصالات الحرجة في الأنظمة التكتيكية بدون طيار مثل المركبات الأرضية بدون طيار، والمركبات الجوية بدون طيار (الطائرات بدون طيار، UAVs) والمركبات السطحية غير المأهولة (USVs) ، وهي مصممة مع تحمل وموثوقية في المقام الأول في الاعتبار.
فوائدنا
■ أكثر من 15 سنة من الخبرة في حلول الاتصالات اللاسلكية.
■ جودة عالية للمنتج، سعر تنافسي و MOQ منخفض
■ فريق فني ممتاز قبل البيع وبعد البيع.
■ استجابة سريعة وتسليم سريع.
■ دعم OEM.
يوتيوب:https://www.youtube.com/channel/UCn0iKGgxQtkpi2qG4U0HsZg
الموقع الرسمي: http://www.LinkAVtech.com
لينكدين: https://www.linkedin.com/company/linkav-technology/
مزايا COFDM
تعطي تعديلات COFDM مقاومة قوية جداً للضباب، وتتيح تعديلات COFDM الإرسال من المستخدم النهائي إلى العديد من الناقلات الفرعية،ويمكن الاحتفاظ بالإشارة لفترة أطول بكثير من الإشارة التي يتم الاحتفاظ بها في نظام حامل واحد، لذلك COFDM لديه مقاومة أقوى للضوضاء النبضية ومقاومة خفض القناة السريعة.COFDM لديها استخدام أعلى للتردد ويسمح بالتداخل بين موجات ناقلات فرعية متعامدة كقنوات فرعية، بدلاً من الاستخدام التقليدي لمجموعات الحماية الفاصلة بين القنوات الفرعية ، لذلك فإنه يحسن كفاءة التردد ، ويحتوي على أقصى قدر من استخدام موارد الطيف.
أما بالنسبة لنقل البيانات عالية السرعة ، فإن COFDM لديها آلية تعديل التكيف الذاتي التي تمكن الشركات الفرعية من اختيار طرق تعديل مختلفة مثل QPSK ، QAM ،16QAM أو 64QAM وفقًا لظروف القناة المختلفة وأصوات الخلفيةإذا كانت الظروف جيدة، ثم تكيّف نفسها إلى تعديل الكفاءة العالية، إذا كانت الظروف سيئة، ثم تكيّف مع تعديل مكافحة التداخل.حتى تتمكن من التكيف بشكل موثوق بنقل البيانات عالية السرعة.
يحتوي على قدرة قوية على التداخل بين الرموز (ISI) ، ISI هو التداخل الرئيسي إلى جانب الضوضاء في الاتصالات الرقمية. يحتوي COFDM عن طريق استخدام البداية الدورية على قدرة قوية على ISI.
سهولة الاستخدام مع مجموعة متنوعة من الطرق الأخرى ، يمكن استخدام COFDM كطريقة تعديل ، بالإضافة إلى أنه يمكن دمجها بسهولة مع العديد من أنواع تكنولوجيا الوصول المتعدد ،توفير الوصول لمستخدمين متعددين في نفس الوقتيمكنك السماح لمستخدمين متعددين باستخدام تكنولوجيا المعلومات COFDM في وقت واحد للنقل.
تطبيقات جهاز COFDM
حل تعديل COFDM المشاكل الصعبة لنقل النطاق العريض اللاسلكي "غير مرئي" و "الجوال" عندما يكون معدل أكثر من 2Mbps ، لذلك تم تطبيقه على نطاق واسع في الاتصالات المتنقلة ،أنظمة بث الفيديو ومراقبته مثل مشروع البث الصوتي الرقمي (DAB)، البث التلفزيوني عالي الوضوح (HDTV) ، الرعاية الصحية، الاتصالات المتنقلة (CDMA + OFDM) ، الشبكة المحلية اللاسلكية (IEEE 802.1a) ، الوصول اللاسلكي للنطاق العريض (BWA) ،أشرطة فيديو عالية الجودة في مراقبة في الوقت الحقيقي، الإذاعة والسلامة والدفاع البحري وغيرها من الصناعات).
الإرسال اللاسلكي المحمول عالي السرعة في الوقت الحقيقي
يمكن للنظام جمع مقاطع فيديو وحالات الطوارئ في الوقت الفعلي والصوت والبيانات وما إلى ذلك عبر شبكة اتصالات عامة أو نظام شبكة اتصالات خاص يتم تسليمه إلى كل مركز إشعار.الضباط في جميع مستويات القيادة يمكن أن نفهم الوضع من الحاسوب مباشرة لاتخاذ تدابير فعالة في الوقت الحقيقي القيادةلذلك يتم تطبيقه على نطاق واسع في خدمات الطوارئ الكوارث الطبيعية. يمكن أن يساعد النظام على توفير الكثير من وقت المعالجة وتقليل الخسائر الناجمة عن الكوارث
الإرسال اللاسلكي البحري في الوقت الحقيقي
مراقبة الإرسال اللاسلكي البحري في الوقت الحقيقي مفيدة للدفاع الساحلي والبحري وتفتيش الموانئ وغيرها من الصناعات.يمكن التلاعب بمراقبة منطقة المراقبة البحرية في الوقت الحقيقي من خلال العملية بأكملها مع الفيديو المباشرهذا النظام يمكن أن يساعد على جعل القيادة البحرية، ومراقبة بكفاءة أكبر.
بث فيديو مباشر
عند بث الألعاب الرياضية بالحيوية ، يمكن تحسين وضوح الفيديو بشكل كبير عن طريق نقل COFDM.
نظام الاتصالات المتنقلة العامة
لقد كان IEEE 802.1la يبحث بالفعل عن نطاق 5GHz ويوفر نقل البيانات عالية السرعة عن طريق OFDM.
ونتيجة لذلك، حل تعديل COFDM المشاكل الصعبة لنقل النطاق العريض اللاسلكي "غير خط الرؤية" و "الجوال" عندما تكون السرعة أكثر من 2Mbps،يمكن لـ COFDM التقاط مقاطع الفيديو بسرعة عالية ونقل مقاطع الفيديو عالية الجودة في الوقت الحقيقي، يمنح المستخدمين حرية استثنائية في جمع الأخبار، والبث المباشر، وتطبيقات المراقبة في الوقت الحقيقي.
