43dBm 2U جهاز إرسال فيديو COFDM على متن السفينة HDMI SDI CVBS AES256 300-2700MHz قابلة للتخصيص
مقدمة
LKAV-1707 هو جهاز إرسال فيديو COFDM FHD عالي الطاقة (43dBm) 2U المثبت على الرف والغني بالميزات المصمم خصيصًا لمجالات البث والمراقبة بالفيديو المتطلبة ،يأتي مع كشك 2U ويدعم HDMI (SDI) ومدخلات CVBS، هو الحل المثالي لإنشاء روابط فيديو لاسلكية قوية في جميع البيئات بما في ذلك البيئات المحمولة عالية السرعة والحضرية.
الخصائص
■ تعديل COFDM المتقدم وتشفير H.264
■ يدعم المدخلات المزدوجة HDMI/SDI و CVBS
■ طاقة الخروج العالية 20 واط (قابلة للتعديل)
■ ما يصل إلى 5-15 كم مسافة نقل NLOS (حضرية)
■ 60-100ms تأخير النظام المنخفض
■ التصميم المثبت على الرف لسهولة التثبيت
■ غطاء صلب من سبيكة الألومنيوم
المواصفات
| خصائص ناقل الحركة | |
| تعديل | الـ COFDM |
| نوع تعديل | QPSK ((4QAM) ، 16QAM، 64QAM |
| تواتر العمل | 300MHz-2.7GHz (المعيار الافتراضي 700MHz) |
| قوة الخروج من الترددات الراديوية | 43dBm (قابلة للتعديل) |
| عرض النطاق الترددي | 2/4/6/8MHz (يمكن تعديلها) |
| FEC | 1/2, 2/3, 3/4, 7/8 |
| فترة الحراسة | "حذروا من أنفسكم" |
| خصائص البيانات | |
| مدخل الفيديو |
HDMI/SDI: 1080P/1080i/720P/720i... AV: NTSC ((720x480) / PAL ((720x576) |
| ضغط الفيديو | (إتش)264 |
| واجهة RF | N F الرأس |
| طريقة التحكم في المعلمات | برنامج USB |
| التشفير | AES256 (كلمة المرور المحددة من قبل المستخدم) |
| الخصائص الكهربائية | |
| الجهد العامل | 220 فولت متردد |
| الخصائص الجسدية | |
| بيئة العمل | -10°C~70°C |
| الأبعاد | 420*335*88.8mm (2U) |
| الوزن | 7.1كيلوغرام |

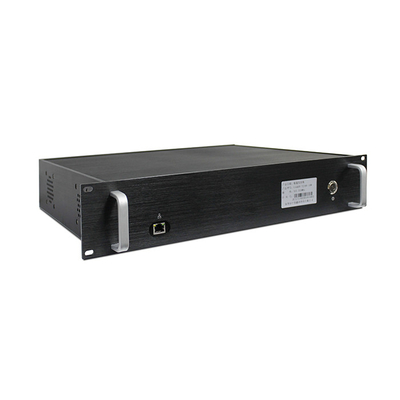

اللوحة الأمامية
1 لوحة المبرمج
2 زر التشغيل

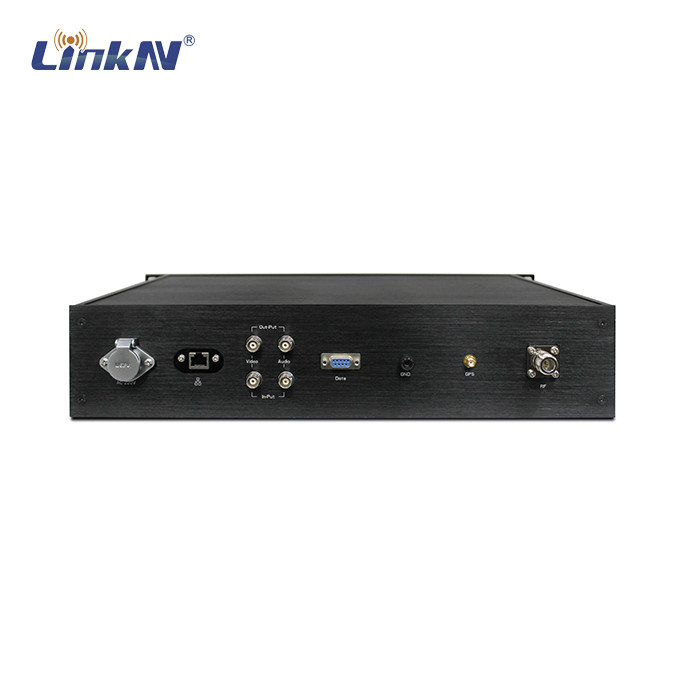

اللوحة الخلفية
1 واجهة مدخل الطاقة AC 220V
2 واجهات محجوزة
3 واجهة الدخول HDMI (SDI اختياري)
4 واجهة GND
5 واجهة الهوائية نوع N
سيناريو التطبيق
مزايا COFDM
تعطي تعديلات COFDM مقاومة قوية جداً للضباب، وتتيح تعديلات COFDM الإرسال من المستخدم النهائي إلى العديد من الناقلات الفرعية،ويمكن الاحتفاظ بالإشارة لفترة أطول بكثير من الإشارة التي يتم الاحتفاظ بها في نظام حامل واحد، لذلك COFDM لديه مقاومة أقوى للضوضاء النبضية ومقاومة خفض القناة السريعة.COFDM لديها استخدام أعلى للتردد ويسمح بالتداخل بين موجات ناقلات فرعية متعامدة كقنوات فرعية، بدلاً من الاستخدام التقليدي لمجموعات الحماية الفاصلة بين القنوات الفرعية ، لذلك فإنه يحسن كفاءة التردد ، ويحتوي على أقصى قدر من استخدام موارد الطيف.
أما بالنسبة لنقل البيانات عالية السرعة ، فإن COFDM لديها آلية تعديل التكيف الذاتي التي تمكن الشركات الفرعية من اختيار طرق تعديل مختلفة مثل QPSK ، QAM ،16QAM أو 64QAM وفقًا لظروف القناة المختلفة وأصوات الخلفيةإذا كانت الظروف جيدة، ثم تكيّف نفسها إلى تعديل الكفاءة العالية، إذا كانت الظروف سيئة، ثم تكيّف مع تعديل مكافحة التداخل.حتى تتمكن من التكيف بشكل موثوق بنقل البيانات عالية السرعة.
يحتوي على قدرة قوية على التداخل بين الرموز (ISI) ، ISI هو التداخل الرئيسي إلى جانب الضوضاء في الاتصالات الرقمية. يحتوي COFDM باستخدام المقدمة الدورية على قدرة قوية على ISI.
سهولة الاستخدام مع مجموعة متنوعة من الطرق الأخرى ، يمكن استخدام COFDM كطريقة تعديل ، بالإضافة إلى أنه يمكن دمجها بسهولة مع العديد من أنواع تكنولوجيا الوصول المتعدد ،توفير الوصول لمستخدمين متعددين في نفس الوقتيمكنك السماح لمستخدمين متعددين باستخدام تكنولوجيا المعلومات COFDM في وقت واحد للنقل.
تطبيقات جهاز COFDM
حل تعديل COFDM المشاكل الصعبة لنقل النطاق العريض اللاسلكي "غير مرئي" و "الجوال" عندما يكون معدل أكثر من 2Mbps ، لذلك تم تطبيقه على نطاق واسع في الاتصالات المتنقلة ،أنظمة بث الفيديو ومراقبته مثل مشروع البث الصوتي الرقمي (DAB)، البث التلفزيوني عالي الوضوح (HDTV) ، الرعاية الصحية، الاتصالات المتنقلة (CDMA + OFDM) ، الشبكة المحلية اللاسلكية (IEEE 802.1a) ، الوصول اللاسلكي للنطاق العريض (BWA) ،أشرطة فيديو عالية الجودة في مراقبة في الوقت الحقيقي، الإذاعة والسلامة والدفاع البحري وغيرها من الصناعات).
الإرسال اللاسلكي المحمول عالي السرعة في الوقت الحقيقي
يمكن للنظام جمع مقاطع فيديو وحالات الطوارئ في الوقت الفعلي والصوت والبيانات وما إلى ذلك عبر شبكة اتصالات عامة أو نظام شبكة اتصالات خاص يتم تسليمه إلى كل مركز إشعار.الضباط في جميع مستويات القيادة يمكن أن نفهم الوضع من الحاسوب مباشرة لاتخاذ تدابير فعالة في الوقت الحقيقي القيادةلذلك يتم تطبيقه على نطاق واسع في خدمات الطوارئ الكوارث الطبيعية. يمكن أن يساعد النظام على توفير الكثير من وقت المعالجة وتقليل الخسائر الناجمة عن الكوارث
الإرسال اللاسلكي البحري في الوقت الحقيقي
مراقبة الإرسال اللاسلكي البحري في الوقت الحقيقي مفيدة للدفاع الساحلي والبحري وتفتيش الموانئ وغيرها من الصناعات.يمكن التلاعب بمراقبة منطقة المراقبة البحرية في الوقت الحقيقي من خلال العملية بأكملها مع الفيديو المباشرهذا النظام يمكن أن يساعد على جعل القيادة البحرية، ومراقبة بكفاءة أكبر.
بث فيديو مباشر
عند بث الألعاب الرياضية بالحيوية ، يمكن تحسين وضوح الفيديو بشكل كبير عن طريق نقل COFDM.
نظام الاتصالات المتنقلة العامة
لقد كان IEEE 802.1la يبحث بالفعل عن نطاق 5GHz ويوفر نقل البيانات عالية السرعة عن طريق OFDM.
ونتيجة لذلك، حل تعديل COFDM المشاكل الصعبة لنقل النطاق العريض اللاسلكي "غير خط الرؤية" و "الجوال" عندما تكون السرعة أكثر من 2Mbps،يمكن لـ COFDM التقاط مقاطع الفيديو بسرعة عالية ونقل مقاطع الفيديو عالية الجودة في الوقت الحقيقي، يمنح المستخدمين حرية استثنائية في جمع الأخبار، والبث المباشر، وتطبيقات المراقبة في الوقت الحقيقي.
