إدخالات جهاز إرسال الفيديو اللاسلكي LKAV1650 200ms DC10V إلى DC30V للاتصالات الطارئة

LKAV1650 إدخالات جهاز بث الفيديو اللاسلكي 200ms DC10V إلى DC30V

جهاز إرسال فيديو للحفر بدون طيار و UGV FHD مع 8 مدخلات AHD DC 10-30V

مقدمة

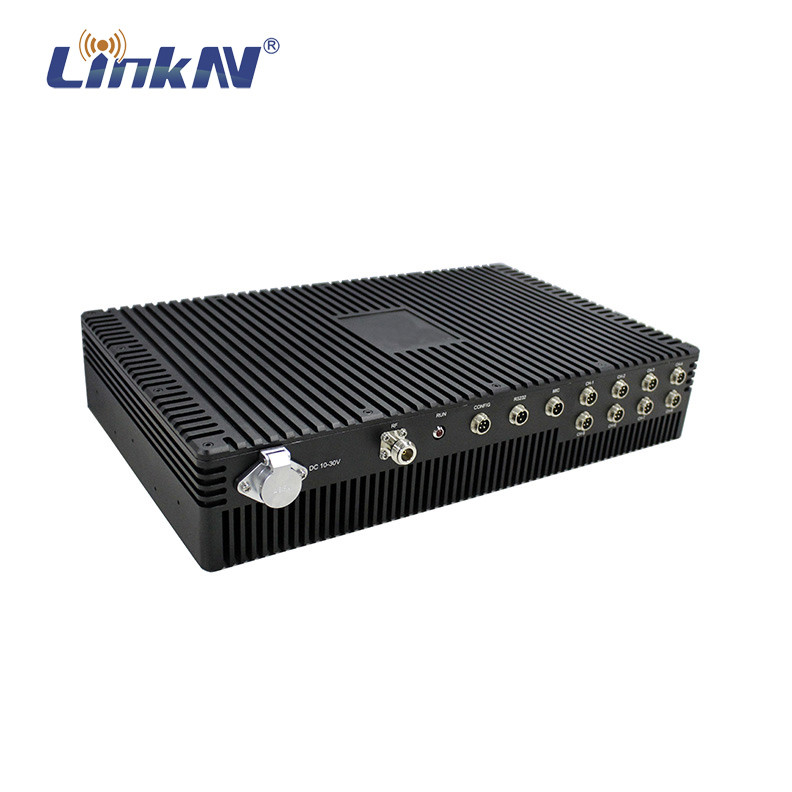

LKAV-1650 هو جهاز إرسال فيديو قوي من 8 قنوات تم تصميمه خصيصًا لتطبيقات الحفارات غير المأهولة و UGV. يحتوي على مدخل فيديو من 8 قنوات (1080p AHD) ، RS232 للتحكم ،الاندماج الصوتي، قوة RF عالية ومدى إرسال يصل إلى 5-10km LOS.

الخصائص

■ تعديل COFDM وتشفير H.264

■ 200-2700MHz تردد قابلة للتخصيص

■ طاقة RF 2W / 37dBm / 40dBm قابلة للتخصيص

■ نطاق يصل إلى 5-10km LOS

■ جهاز التصوير الالكتروني الثمانية القنوات المدمج

■ تأخير النظام المنخفض

■ يدعم تحكم RS232

■ يدعم إدخال طاقة DC 18-32V

■ يدعم تشفير AES256

■ غطاء صلب من سبيكة الألومنيوم للطيران

المواصفات

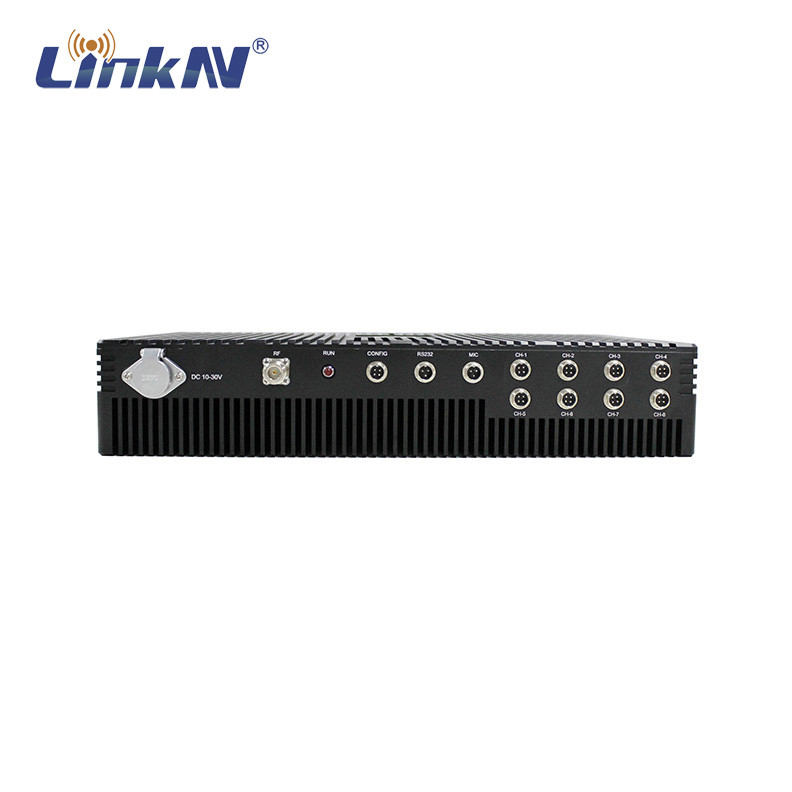

وصف اللوحة

1 مدخل الطاقة DC 10-30V

2 الهوائيات اللاسلكية اللاسلكية واجهة

3 مؤشر الحالة ‬ عادةً الأحمر/الأخضر يلمع بسرعة

4 تكوين منفذ 4PIN GX12، يتصل مع برنامج USB

5 منفذ RS232 للتحكم في DVR - 3PIN GX12

6 منفذ MIC إدخال الصوت

7 CH1 منفذ ️ 4PIN GX12، مع طاقة DC 12V

8 منفذ CH2 4PIN GX12 ، مع طاقة DC 12V

9 منفذ CH3 4PIN GX12 ، مع طاقة 12V DC

10 CH4 منفذ 4PIN GX12، مع طاقة 12V DC

⑪منفذ CH5 ️ 4PIN GX12 ، مع طاقة DC 12V

⑫منفذ CH6 4PIN GX12 ، مع طاقة DC 12V

⑬منفذ CH7 ️ 4PIN GX12 ، مع طاقة متواصلة 12V

⑭منفذ CH8 4PIN GX12 ، مع طاقة 12V DC

اختبار التأخير

ثلاث قنوات شاشة ثلاثية

قناة واحدة كامل الشاشة

الأبعاد

مزايا COFDM
تعطي تعديلات COFDM مقاومة قوية جداً للضباب، وتتيح تعديلات COFDM الإرسال من المستخدم النهائي إلى العديد من الناقلات الفرعية،ويمكن الاحتفاظ بالإشارة لفترة أطول بكثير من الإشارة التي يتم الاحتفاظ بها في نظام حامل واحد، لذلك COFDM لديه مقاومة أقوى للضوضاء النبضية ومقاومة خفض القناة السريعة.COFDM لديها استخدام أعلى للتردد ويسمح بالتداخل بين موجات ناقلات فرعية متعامدة كقنوات فرعية، بدلاً من الاستخدام التقليدي لمجموعات الحماية الفاصلة بين القنوات الفرعية ، لذلك فإنه يحسن كفاءة التردد ، ويحتوي على أقصى قدر من استخدام موارد الطيف.

أما بالنسبة لنقل البيانات عالية السرعة ، فإن COFDM لديها آلية تعديل التكيف الذاتي التي تمكن الشركات الفرعية من اختيار طرق تعديل مختلفة مثل QPSK ، QAM ،16QAM أو 64QAM وفقًا لظروف القناة المختلفة وأصوات الخلفيةإذا كانت الظروف جيدة، ثم تكيّف نفسها إلى تعديل عالية الكفاءة، إذا كانت الظروف سيئة، ثم تكيّف مع تعديل مكافحة التداخل.حتى تتمكن من التكيف بشكل موثوق بنقل البيانات عالية السرعة.

يحتوي على قدرة قوية على التداخل بين الرموز (ISI) ، ISI هو التداخل الرئيسي إلى جانب الضوضاء في الاتصالات الرقمية. يحتوي COFDM عن طريق استخدام البداية الدورية على قدرة قوية على ISI.

سهولة الاستخدام مع مجموعة متنوعة من الطرق الأخرى ، يمكن استخدام COFDM كطريقة تعديل ، بالإضافة إلى أنه يمكن دمجها بسهولة مع العديد من أنواع تكنولوجيا الوصول المتعدد ،توفير الوصول لمستخدمين متعددين في نفس الوقتيمكنك السماح لمستخدمين متعددين باستخدام تكنولوجيا المعلومات COFDM في وقت واحد للنقل.

تطبيقات جهاز COFDM
حل تعديل COFDM المشاكل الصعبة لنقل النطاق العريض اللاسلكي "غير مرئي" و "الجوال" عندما يكون معدل أكثر من 2Mbps ، لذلك تم تطبيقه على نطاق واسع في الاتصالات المتنقلة ،أنظمة بث الفيديو ومراقبته مثل مشروع البث الصوتي الرقمي (DAB)، البث التلفزيوني عالي الوضوح (HDTV) ، الرعاية الصحية، الاتصالات المتنقلة (CDMA + OFDM) ، الشبكة المحلية اللاسلكية (IEEE 802.1a) ، الوصول اللاسلكي للنطاق العريض (BWA) ،أشرطة فيديو عالية الجودة في مراقبة في الوقت الحقيقي، الإذاعة والسلامة والدفاع البحري وغيرها من الصناعات).

الإرسال اللاسلكي المحمول عالي السرعة في الوقت الحقيقي
يمكن للنظام جمع مقاطع فيديو وحالات الطوارئ في الوقت الفعلي والصوت والبيانات وما إلى ذلك عبر شبكة اتصالات عامة أو نظام شبكة اتصالات خاص يتم تسليمه إلى كل مركز إشعار.الضباط في جميع مستويات القيادة يمكن أن نفهم الوضع من الحاسوب مباشرة لاتخاذ تدابير فعالة في الوقت الحقيقي القيادةلذلك يتم تطبيقه على نطاق واسع في خدمات الطوارئ الكوارث الطبيعية. يمكن أن يساعد النظام على توفير الكثير من وقت المعالجة وتقليل الخسائر الناجمة عن الكوارث

الإرسال اللاسلكي البحري في الوقت الحقيقي
مراقبة الإرسال اللاسلكي البحري في الوقت الحقيقي مفيدة للدفاع الساحلي والبحري وتفتيش الموانئ وغيرها من الصناعات.يمكن التلاعب بمراقبة منطقة المراقبة البحرية في الوقت الحقيقي من خلال العملية بأكملها مع الفيديو المباشرهذا النظام يمكن أن يساعد على جعل القيادة البحرية، ومراقبة بكفاءة أكبر.

بث فيديو مباشر
عندما يتم بث مباريات الرياضة بشكل حيوي ، يمكن تحسين وضوح الفيديو بشكل كبير عن طريق نقل COFDM.

نظام الاتصالات المتنقلة العامة
لقد كان IEEE 802.1la يبحث بالفعل عن نطاق 5GHz ويوفر نقل البيانات عالية السرعة عن طريق OFDM.

ونتيجة لذلك، حل تعديل COFDM المشاكل الصعبة لنقل النطاق العريض اللاسلكي "غير خط الرؤية" و "الجوال" عندما تكون السرعة أكثر من 2Mbps،يمكن لـ COFDM التقاط مقاطع الفيديو بسرعة عالية ونقل مقاطع الفيديو عالية الجودة في الوقت الحقيقي، يمنح المستخدمين حرية استثنائية في جمع الأخبار، والبث المباشر، وتطبيقات المراقبة في الوقت الحقيقي.
