حفرة متينة 1.5 كيلومتر فيديو ونقل البيانات RS485 مراقبة الكاميرا 4-CH COFDM تشفير AES256
مقدمة
LKAV-1615 هو جهاز إرسال لاسلكي قوي COFDM تم تصميمه خصيصًا لتطبيقات UGV / Robots. إنه يدمج تعدد الفيديو وإرسال الفيديو وإرسال / استقبال تيار البيانات.يدعم أوضاع الفيديو المختلفة، تشفير H.264، مختلف الوضعات التكيفية، دقة تصل إلى 1080P، الألوان الزاهية، وتأخير منخفض، والفيديو سلس. ويمكن لوحدة البيانات المدمجة في استقبال البيانات المرسلة من محطة التحكم،معالجة وتنفيذهاكما أنها تدعم بعض أجهزة الاستشعار المحيطية مثل أجهزة استشعار الغاز، أجهزة الكشف، وما إلى ذلك. يتم نقل البيانات المكتشفة مرة أخرى إلى محطة التحكم وتعرض في الوقت الحقيقي،والذي هو مريح للقادة لجعل الأحكام في الوقت المناسب.
الخصائص
■تردد تيار الفيديو 200-800MHz
■تردد تيار البيانات 410-500MHz
■طاقة الخروج 2 واط (فيديو)
■المدى يغطي 1-3km LOS
■عرض النطاق الترددي 2-8MHz قابل للتعديل
■تقنيات ضغط الفيديو المتقدمة COFDM و H.264
■RS232/485/TTL للاختيار
■جودة فيديو عالية وتدعم العديد من تنسيقات الفيديو
■علبة من سبيكة الألومنيوم الصلبة
المواصفات
| تردد الفيديو | 200-800 ميغاهرتز قابلة للتخصيص |
| قوة إخراج الفيديو | 33dBm |
| عرض النطاق الترددي | 2-8MHz قابلة للتعديل |
| FEC | 1/2, 2/3, 3/4, 5/6, 7/8 |
| فترة الحراسة | "حذروا من أنفسكم" |
| نطاق تغطية | 1-3km LOS (أرض إلى أرض) |
| تردد البيانات | 410-500MHz قابلة للتخصيص |
| عرض النطاق | 9600bps |
| مدخل الفيديو | BNC: 3x1080p، 3x720p، 3x960H |
| ضغط الفيديو | (إتش)264 |
| رابط RF | إمرأة |
| طريقة التحكم | لوحة التحكم الرقمية LED |
| منفذ البيانات | RS232 |
| التشفير | AES256 |
| إدخال الطاقة | مصدر الطاقة الخارجي DC 12V |
| الجهد العامل | 12 فولت DC |
| التيار العامل | ≤2.5 ((@12 فولت) |
| استهلاك الطاقة | ≤ 30 واط |
| الأبعاد | 56*250*180ملم (مع الهوائي) |
| العمل المؤقت | -20°C~+60°C |
| الوزن | 2.1kg (بدون هوائي) |

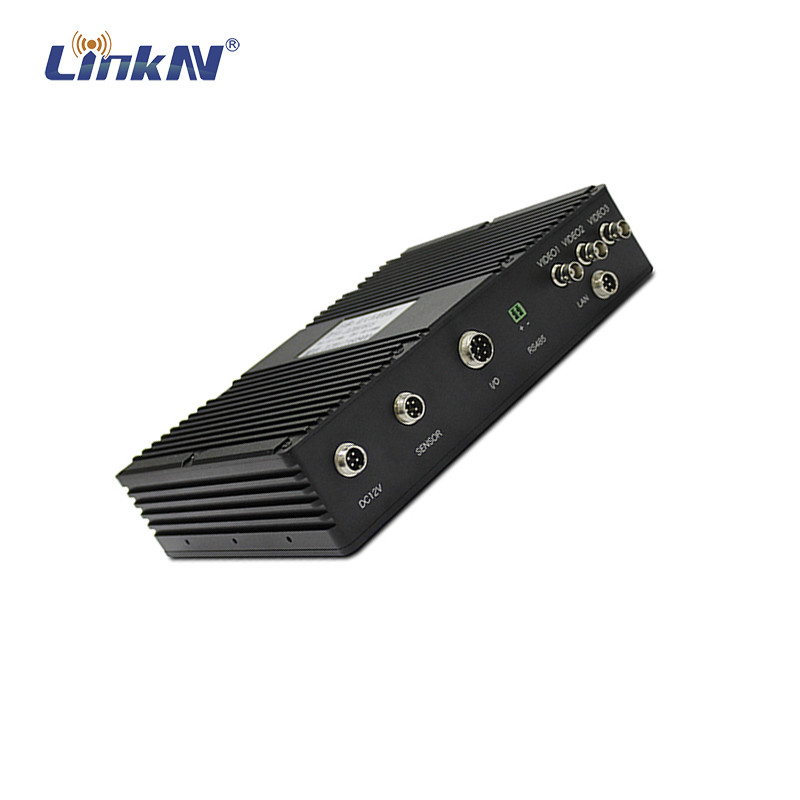

وصف اللوحة
1منفذ الدخول والبيانات - DC 12V / 5A ، RS232
2جهاز استشعار واجهة بيانات جهاز استشعار الميناء - الغاز (RS232)
3. ميك بورت إدخال صوت
4بوابة فيديو 1 واجهة BNC، مدخل فيديو 1 (ضوء مرئي)
5بوابة فيديو 2 واجهة BNC، مدخل فيديو 2 (الأشعة تحت الحمراء)
6بوابة فيديو 3 واجهة BNC، مدخل فيديو 3 (Fisheye)
7واجهة الهوائيات اللاسلكية اللاسلكية اللاسلكية اللاسلكية
8. واجهة USB وصل مع مربع التحكم لتعديل المعلمات
9مؤشر تدفق الفيديو يضيء باللون الأحمر عند تشغيل الكهرباء، ويمض الضوء الأخضر أثناء العمل العادي، كلما كانت الإشارة أقوى، كلما كان الفلاش أسرع.

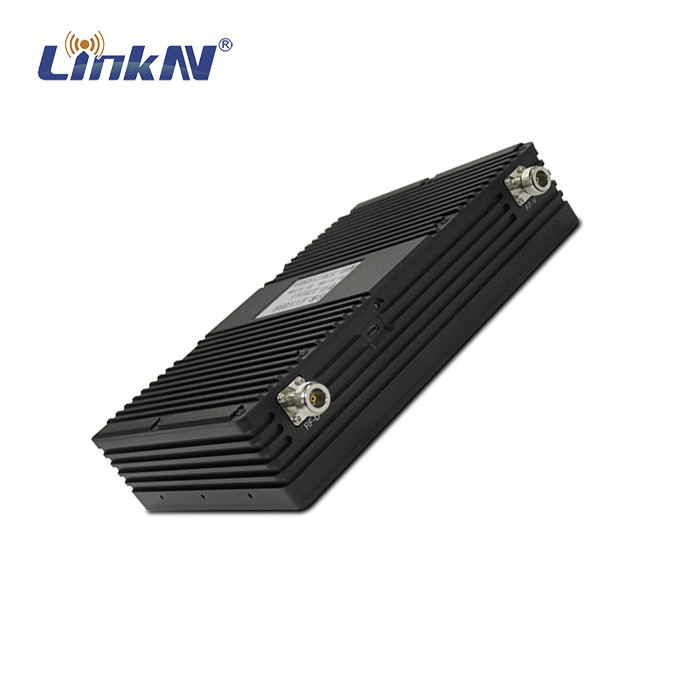

10واجهة الهوائي RF-V
مزايا COFDM
تعطي تعديلات COFDM مقاومة قوية جداً للضباب، وتتيح تعديلات COFDM الإرسال من المستخدم النهائي إلى العديد من الناقلات الفرعية،ويمكن الاحتفاظ بالإشارة لفترة أطول بكثير من الإشارة التي يتم الاحتفاظ بها في نظام حامل واحد، لذلك COFDM لديه مقاومة أقوى للضوضاء النبضية ومقاومة خفض القناة السريعة.COFDM لديها استخدام أعلى للتردد ويسمح بالتداخل بين موجات ناقلات فرعية متعامدة كقنوات فرعية، بدلاً من الاستخدام التقليدي لمجموعات الحماية الفاصلة بين القنوات الفرعية ، لذلك فإنه يحسن كفاءة التردد ، ويحتوي على أقصى قدر من استخدام موارد الطيف.
أما بالنسبة لنقل البيانات عالية السرعة ، فإن COFDM لديها آلية تعديل التكيف الذاتي التي تمكن الشركات الفرعية من اختيار طرق تعديل مختلفة مثل QPSK ، QAM ،16QAM أو 64QAM وفقًا لظروف القناة المختلفة وأصوات الخلفيةإذا كانت الظروف جيدة، ثم تكيّف نفسها إلى تعديل الكفاءة العالية، إذا كانت الظروف سيئة، ثم تكيّف مع تعديل مكافحة التداخل.حتى تتمكن من التكيف بشكل موثوق بنقل البيانات عالية السرعة.
يحتوي على قدرة قوية على التداخل بين الرموز (ISI) ، ISI هو التداخل الرئيسي إلى جانب الضوضاء في الاتصالات الرقمية. يحتوي COFDM باستخدام المقدمة الدورية على قدرة قوية على ISI.
سهولة الاستخدام مع مجموعة متنوعة من الطرق الأخرى ، يمكن استخدام COFDM كطريقة تعديل ، بالإضافة إلى أنه يمكن دمجها بسهولة مع العديد من أنواع تكنولوجيا الوصول المتعدد ،توفير الوصول لمستخدمين متعددين في نفس الوقتيمكنك السماح لمستخدمين متعددين باستخدام تكنولوجيا المعلومات COFDM في وقت واحد للنقل.
تطبيقات جهاز COFDM
حل تعديل COFDM المشاكل الصعبة لنقل النطاق العريض اللاسلكي "غير مرئي" و "الجوال" عندما يكون معدل أكثر من 2Mbps ، لذلك تم تطبيقه على نطاق واسع في الاتصالات المتنقلة ،أنظمة بث الفيديو ومراقبته مثل مشروع البث الصوتي الرقمي (DAB)، البث التلفزيوني عالي الوضوح (HDTV) ، الرعاية الصحية، الاتصالات المتنقلة (CDMA + OFDM) ، الشبكة المحلية اللاسلكية (IEEE 802.1a) ، الوصول اللاسلكي للنطاق العريض (BWA) ،أشرطة فيديو عالية الجودة في مراقبة في الوقت الحقيقي، الإذاعة والسلامة والدفاع البحري وغيرها من الصناعات).
الإرسال اللاسلكي المحمول عالي السرعة في الوقت الحقيقي
يمكن للنظام جمع مقاطع فيديو وحالات الطوارئ في الوقت الفعلي والصوت والبيانات وما إلى ذلك عبر شبكة اتصالات عامة أو نظام شبكة اتصالات خاص يتم تسليمه إلى كل مركز إشعار.الضباط في جميع مستويات القيادة يمكن أن نفهم الوضع من الحاسوب مباشرة لاتخاذ تدابير فعالة في الوقت الحقيقي القيادةلذلك يتم تطبيقه على نطاق واسع في خدمات الطوارئ الكوارث الطبيعية. يمكن أن يساعد النظام على توفير الكثير من وقت المعالجة وتقليل الخسائر الناجمة عن الكوارث
الإرسال اللاسلكي البحري في الوقت الحقيقي
مراقبة الإرسال اللاسلكي البحري في الوقت الحقيقي مفيدة للدفاع الساحلي والبحري وتفتيش الموانئ وغيرها من الصناعات.يمكن التلاعب بمراقبة منطقة المراقبة البحرية في الوقت الحقيقي من خلال العملية بأكملها مع الفيديو المباشرهذا النظام يمكن أن يساعد على جعل القيادة البحرية، ومراقبة بكفاءة أكبر.
بث فيديو مباشر
عند بث الألعاب الرياضية بالحيوية ، يمكن تحسين وضوح الفيديو بشكل كبير عن طريق نقل COFDM.
نظام الاتصالات المتنقلة العامة
لقد كان IEEE 802.1la يبحث بالفعل عن نطاق 5GHz ويوفر نقل البيانات عالية السرعة عن طريق OFDM.
ونتيجة لذلك، حل تعديل COFDM المشاكل الصعبة لنقل النطاق العريض اللاسلكي "غير خط الرؤية" و "الجوال" عندما تكون السرعة أكثر من 2Mbps،يمكن لـ COFDM التقاط مقاطع الفيديو بسرعة عالية ونقل مقاطع الفيديو عالية الجودة في الوقت الحقيقي، يمنح المستخدمين حرية استثنائية في جمع الأخبار، والبث المباشر، وتطبيقات المراقبة في الوقت الحقيقي.
الأسئلة الشائعة
س1: هل أنت مصنع أم شركة تجارية؟
نحن مصنعون محترفون متخصصون في أنظمة نقل لاسلكية.
السؤال الثاني: لماذا أختارك؟
ستحصل على سعر تنافسي، جودة عالية، خدمة راضية وضمان طويل.
س3: ما نوع خدمة المنتج التي يمكنني الحصول عليها؟
خدمة OEM و ODM
س4: ما نوع الضمان الذي تقدمه؟
نحن نقدم ضمان لمدة سنة واحدة وصيانة مدى الحياة.
س5: ما هي شروط الدفع؟
نحن نقبل التحويل المصرفي، باي بال، أو الدفع نقدا.
السؤال 6: التعبئة والشحن؟
كرتون بني محايد و شحنة عن طريق DHL و FedEx و UPS و TNT أو عن طريق الجو / البحر.
س7: كم من الوقت يستغرق التسليم؟
1-3 أسابيع للنموذج العادي و 3-5 أسابيع للنموذج المخصص.
س8: هل يمكنني طلب عينة واحدة للاختبار؟
نعم، نرحب بطلب العينة، العينات المختلطة مقبولة.
س9: هل لديك أي حد MOQ؟
لا يوجد حد، واحد بالمائة مقبول
س10: هل من الممكن طباعة شعاري على المنتج؟
نعم، يرجى إبلاغنا رسميا قبل الإنتاج وتأكيد التصميم أولا
