الراديو التكتيكي COFDM IP MeSH معدل بيانات عالي 82Mbps 40dBm الطاقة AES256 تشفير مع البطارية
مقدمة

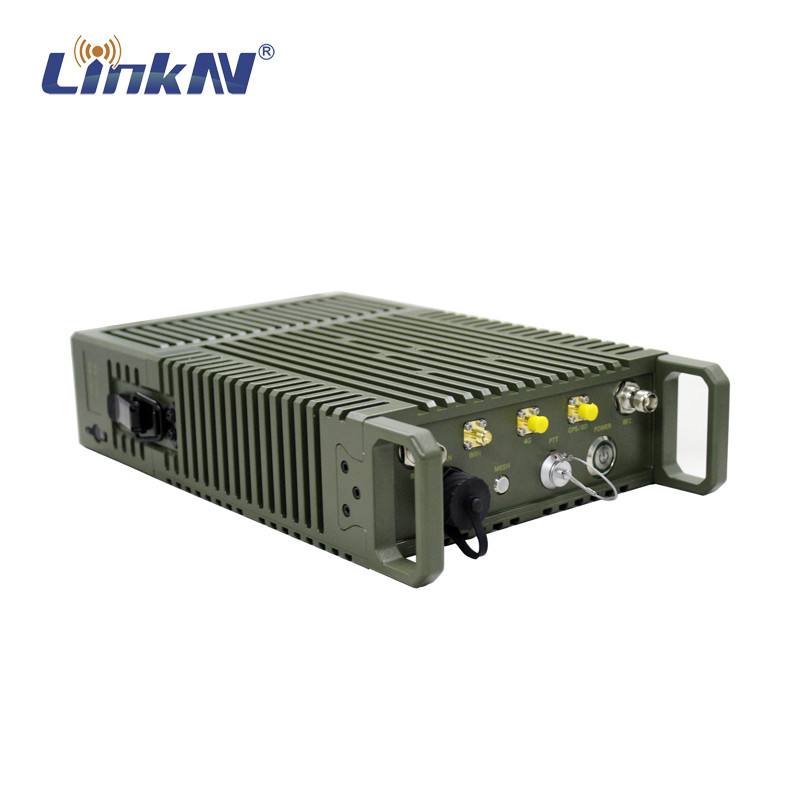

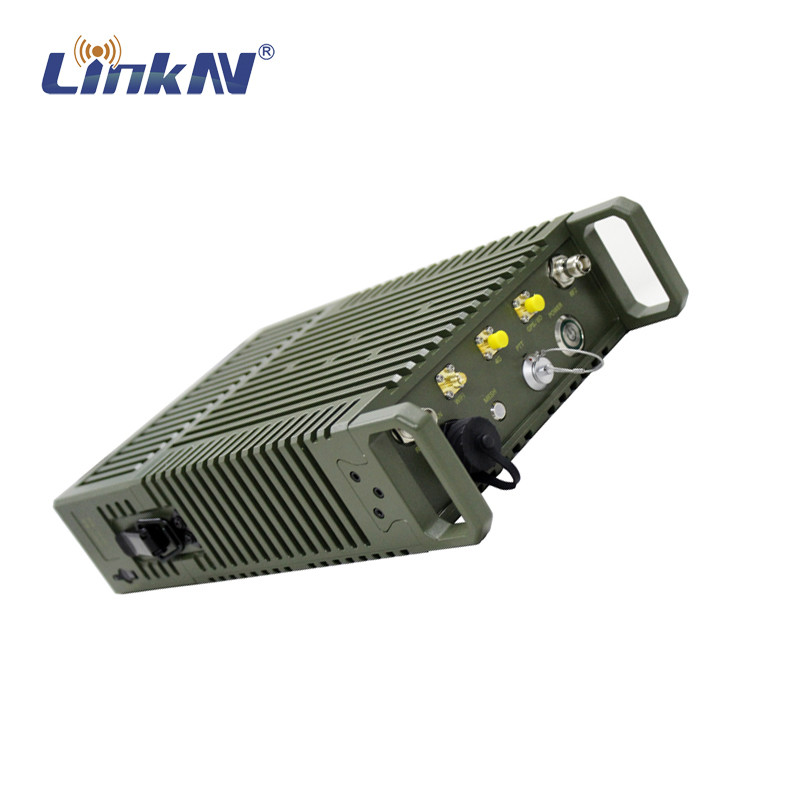

LKAV3702 هو محطة راديو IP MESH ذات الطاقة العالية من الطراز العسكري والتي يمكن تطبيقها على سيناريوهات الاستخدام المتعددة. يمكن تثبيتها في نقطة ثابتة ، مركبة متحركة ،سفينة أو سفينة غير مأهولة، وما إلى ذلك، في أي وقت، في أي مكان، بدء تشغيل مفتاح واحد، لا حاجة لتكوين وتغيير المعلمات. يمكن أن توفر شبكة مستقرة في المدى الطويل الحالات المعقدة.
الخصائص
■عرض النطاق الترددي العالي يصل إلى 82Mbps
■يدعم 2.4G MIMO WIFI
■نقل البيانات الشفاف بالكامل عبر IP
■شبكات مرنة ونشر سريع
■تصميم IP66 عسكري قوي
■يدعم برامج الويب والحاسوب الشخصي للإدارة
■يدعم فحص التداخلات الترددية
■حجم صغير ووزن خفيف
■تشغيل و صيانة مريحة
■استخدام نقرة واحدة
المواصفات
| خصائص ناقل الحركة | |
| الترددات الافتراضية | 1400MHz-1480MHz (أو تخصيص) |
| عرض النطاق الترددي للقناة | 5M/10M/20MHz/40MHz |
| قناة RF | 2T2R |
| الطاقة الخارجة | 40dBm (2x37dBm MIMO) |
| الـ (ويفاي) | 2.4G MIMO (2x100mw) |
| نوع تعديل |
DSSS/CCK BPSK/QPSK OFDM BPSK/QPSK/16-QAM/64-QAM |
| معدل البيانات | حتى 82 ميجابايت في الثانية |
| قدرة الشبكة | 9 قفزات و لا تقل عن 64 عقدة |
| تحديد الموقع | نظام تحديد المواقع (GPS) |
| النطاق | 30-40km LOS (مع برج مرتفع) |
| التشفير | AES |
| الخصائص الكهربائية | |
| الجهد العامل | التيار المستمر 16.8 فولت |
| سعة البطارية | 13Ah |
| استهلاك الطاقة | <50 واط متوسط |
| الخصائص الجسدية | |
| الوزن | 4 كجم |
| الأبعاد | 320*200*70ملم |
| تصنيف الملكية الفكرية | IP66/IP67 |
| درجة حرارة التخزين | -45°C~85°C |
| العمل المؤقت | -40°C~65°C |
| رطوبة العمل | 5٪ RH-95٪ RH (غير مكثف) |
الأبعاد
وصف اللوحة
1 واجهة هوائية MESH-1
2 واجهة LAN ، RJ45
3 واجهة هوائي WIFI
مؤشر LED 4 MESH
5 واجهة الهوائي 4G
6 PTT (ميكروفون)
7 واجهة هوائي GPS/BD
8 اضغط على زر التشغيل
9 واجهة الهوائية MESH-2
10 مؤشر البطارية
فتحة بطاقة سيم 11
12 مؤشر LCD الرقمي
مخطط الطوبولوجيا
■ نوع السلسلة
■ نوع النجم
■ نوع الشبكة
■ نوع عشوائي
التطبيق
حول لينكاف
تأسست شركة LinkAV في عام 2005 ، وقد كرس نفسها لتصميم وتصنيع أنظمة نقل الفيديو / البيانات اللاسلكية المحمولة بما في ذلك COFDM و IP MESH و 4G-LTE ،مع مجموعة من المهندسين المحترفين لتوفير خدمة مصممة خصيصا (OEM)خدمة لينك إيه في قاعدة عملاء متنوعة ومتطلبة من الشرطة / الجيش إلى المواطنين العاديين ، من الطائرات بدون طيار إلى UGV / الروبوتات ، من حقل النفط إلى الغابات ، من الخارج إلى البر الرئيسي للصين.
لينك إيه في هي شركة صينية رائدة في تصنيع أنظمة الاتصالات والمعلومات اللاسلكية المبتكرة.أنظمتنا المتقدمة لربط البيانات مثالية للاتصالات الحرجة في الأنظمة التكتيكية بدون طيار مثل المركبات الأرضية بدون طيار، والمركبات الجوية بدون طيار (الطائرات بدون طيار، UAVs) والمركبات السطحية غير المأهولة (USVs) ، وهي مصممة مع تحمل وموثوقية في المقام الأول في الاعتبار.
فوائدنا
■ أكثر من 15 سنة من الخبرة في حلول الاتصالات اللاسلكية.
■ جودة عالية للمنتج، سعر تنافسي و MOQ منخفض
■ فريق فني ممتاز قبل البيع وبعد البيع.
■ استجابة سريعة وتسليم سريع.
■ دعم OEM.
يوتيوب:https://www.youtube.com/channel/UCn0iKGgxQtkpi2qG4U0HsZg
الموقع الرسمي: http://www.LinkAVtech.com
لينكدين: https://www.linkedin.com/company/linkav-technology/
الأسئلة الشائعة
س1: هل أنت مصنع أم شركة تجارية؟
نحن مصنعون محترفون متخصصون في أنظمة نقل لاسلكية.
السؤال الثاني: لماذا أختارك؟
ستحصل على سعر تنافسي، جودة عالية، خدمة راضية وضمان طويل.
س3: ما نوع خدمة المنتج التي يمكنني الحصول عليها؟
خدمة OEM و ODM
س4: ما نوع الضمان الذي تقدمه؟
نحن نقدم ضمان لمدة سنة واحدة وصيانة مدى الحياة.
س5: ما هي شروط الدفع؟
نحن نقبل التحويل المصرفي، باي بال، أو الدفع نقدا.
السؤال 6: التعبئة والشحن؟
كرتون بني محايد و شحنة عن طريق DHL و FedEx و UPS و TNT أو عن طريق الجو / البحر.
س7: كم من الوقت يستغرق التسليم؟
1-3 أسابيع للنموذج العادي و 3-5 أسابيع للنموذج المخصص.
س8: هل يمكنني طلب عينة واحدة للاختبار؟
نعم، نرحب بطلب العينة، العينات المختلطة مقبولة.
س9: هل لديك أي حد MOQ؟
لا يوجد حد، واحد بالمائة مقبول
س10: هل من الممكن طباعة شعاري على المنتج؟
نعم، يرجى إبلاغنا رسميا قبل الإنتاج وتأكيد التصميم أولا
نظام MANET هو مجموعة من الأجهزة المتنقلة (أو ثابتة مؤقتا) التي تحتاج إلى توفير القدرة على بث الصوت والبياناتوالفيديو بين أزواج عشوائية من الأجهزة باستخدام الآخرين كمركبات نقل لتجنب الحاجة إلى البنية التحتية.
هناك العديد من التقنيات التي يتم استخدامها من أجل توفير قدرة MANET القوية ، بما في ذلك ما يلي:
التشكيل الذاتي / الشفاء الذاتيهي سمة حاسمة لأنظمة MANET. في شبكة شبكة حقيقية، يمكن للراديوات أن تنضم إلى الشبكة أو تغادر الشبكة في أي وقت،والشبكة سوف تتكيف باستمرار طوبولوجيتها كما العقد تتحرك فيما يتعلق ببعضها البعضهذا يعني بنية لامركزية حيث لا توجد أجهزة لاسلكية مركزية لتحكم الشبكة.وسوف تستمر الاتصالات حتى عندما يتم فقدان عقدة واحدة أو أكثر.
تعديل الرابطهي قدرة كل جهاز لاسلكي على تكوين معايير إرسالها على النحو الأمثل (التكوين، تشفير FEC،وتقنيات MIMO) لتحقيق أقصى قدر من سرعة البيانات ومتانة الروابط إلى كل من الراديوات الأخرى التي يتواصل معهاقد يتواصل جهاز راديو معين مع جهاز راديو آخر قريب باستخدام معدل بيانات يزيد عن 50 ميجابايت في الثانية، بينما يستخدم معدل يبلغ 2 ميجابايت في الثانية فقط لتوفير رابط قوي إلى جهاز راديو أبعد بكثير.هذه هي معدلات انفجار الحزم، حيث أن استخدام انفجار 50Mbps مفيد للغاية حتى بالنسبة لتدفق بيانات أقل بكثير لأنه يترك وقت بث قناة مجانية للعقد الأخرى في الشبكة لاستخدامها.وجود معدلات انفجار البيانات المحتملة العالية أمر مهم لأن وقت البث أقل يستهلك لرسائل الروابط الأقصر، كلما بقي وقت إذاعة أكثر لاستخدام تعديل وترميز أبطأ وأكثر قوة على الروابط البعيدة.
التوجيه التكيفيهي آلية لتحديد مسارات الإرسال المحتملة التي تستخدم عندما يحتاج تدفق البيانات إلى إرسال بين زوج معين من أجهزة الراديو.يحتاج إلى دعم وظيفة التشكل الذاتي للشفاء الذاتي من خلال التكيف بشكل ديناميكي لاستخدام جميع أجهزة الراديو الموجودة كمركبات إرسال محتملة ويكون مرنًا لفقدان أجهزة الإرساليجب أن تعمل أيضا جنبا إلى جنب مع تكييف الرابط لأن تحديد الطريق الأمثل لتدفق البيانات يتطلب النظر في البيانات الأخرى التي تتدفق عبر الشبكة،وكذلك القدرة الديناميكية لكل رابط داخل الشبكةهذه المشكلة معقدة وتتطلب من جميع أجهزة الراديو مشاركة المعلومات حول حركة البيانات التي تتدفق من خلالها وقدرة الرابط من كل واحدة إلى العقد المجاورة الأخرى.يجب أن يتم تبادل هذه المعلومات بطريقة ذكية حتى لا تستهلك الكثير من معدل التوصيل الثمين المتاح للشبكة.
شبكات IP الشفافةيعني أن أي عدد من أجهزة الكمبيوتر القياسيةيمكن توصيل كاميرا فيديو IP أو أجهزة أخرى إلى كل من أجهزة الراديو المحمولة والتواصل عبر شبكة الشبكة مثلما لو كانت جميع الأجهزة في مكتب واحد مع إيثيرنت السلكيهناك طرق مختلفة لتحقيق ذلك داخل MANET. لتمكين أكبر قدر من المرونة وسهولة الاستخدام،الخيار الأفضل هو أن تظهر شبكة MANET بأكملها كما لو كانت مفتاح شبكة واحد من الطبقة 2هذا يعني أنه بدون أي إعادة تكوين عناوين IP أو إعدادات أخرى،مجموعة من الأجهزة القائمة على بروتوكول الإنترنت التي تعمل معًا على مفتاح Ethernet بسيط يمكن توصيلها بأجهزة راديو MANET واستئناف العمليات مع الحرية الجديدة في التنقل اللاسلكي.
حركة البث المتعدديقدم مجموعة من التحديات الفريدة لأنظمة MANET.دعم البث المتعدد الذي تم تنفيذه في محولات الطبقة 2 السلكية الأساسية هو تكرار حزم البث المتعدد التي تأتي إلى منفذ واحد على جميع الموانئ الأخرىعلى سبيل المثال، إذا تم توصيل كاميرا فيديو IP إلى منفذ واحد فإنه سيرسل الفيديو باستخدام الحزم المسجلة باسم التوزيع المتعدد.ثم أجهزة الكمبيوتر التي تم توصيلها إلى أي من الموانئ الأخرى من المفتاح يمكن الاستفادة من تيار الفيديو اللاسلكيهذه الطريقة البسيطة تبين أنها لا تعمل بشكل جيد جدا في شبكة لاسلكية تعمل كمفتاح الطبقة 2 لأن العديد من الأجهزة داخل الشبكة قد لا تحتاج إلى رؤية تعدد البث المحدد،و بإرسال البث المتعدد إلى جميع الأجهزة بشكل أعمى مما يزيد من ازدحام معدل النقل المحدود للشبكة اللاسلكيةتسمح أنظمة MANET الأكثر تقدماً بتحسين يدوي و / أو تلقائي ، مما يحد من نقل البث المتعدد فقط إلى تلك الأجهزة التي تحتاج إلى تدفق متعدد معين.
شبكات متعددة القنواتis an advanced capability of some MANET systems which allows a network to utilize multiple RF channels or even multiple frequency bands within a network while still providing the plug and play functionality of a single Layer 2 switch. A simple example of the usefulness of this might be a scenario where soldiers have radios operating on one frequency while vehicles have radios not only operating on that frequency but also ones in a different bandهذه النطاق الإضافي قد يكون مع طاقة أعلى أو هوائيات مكاسب أعلى لتوفير طبقة ′′ العمود الفقري ′′ عالية السرعة بين المركبات.أي جهاز لاسلكي للجنود يمكنه التواصل مع أي جهاز لاسلكي للجنود الآخرين عبر الهواء، ولكن الطبقة الثانوية على تردد مختلف يمكن أن تقلل من الازدحام على تردد الجندي وزيادة إلى المنطقة التي تغطيها الشبكة.
كل هذه القدرات الشبكة MANET يجمع بين لتوفير الاتصال عالية السرعة قوية مماثلة لما يقدم من قبل الوضع الفني 3G / 4G الشبكات،ولكن في السيناريوهات التشغيلية المهمة الحرجة حيث البنية التحتية اللاسلكية الدائمة غير متوفرة.
