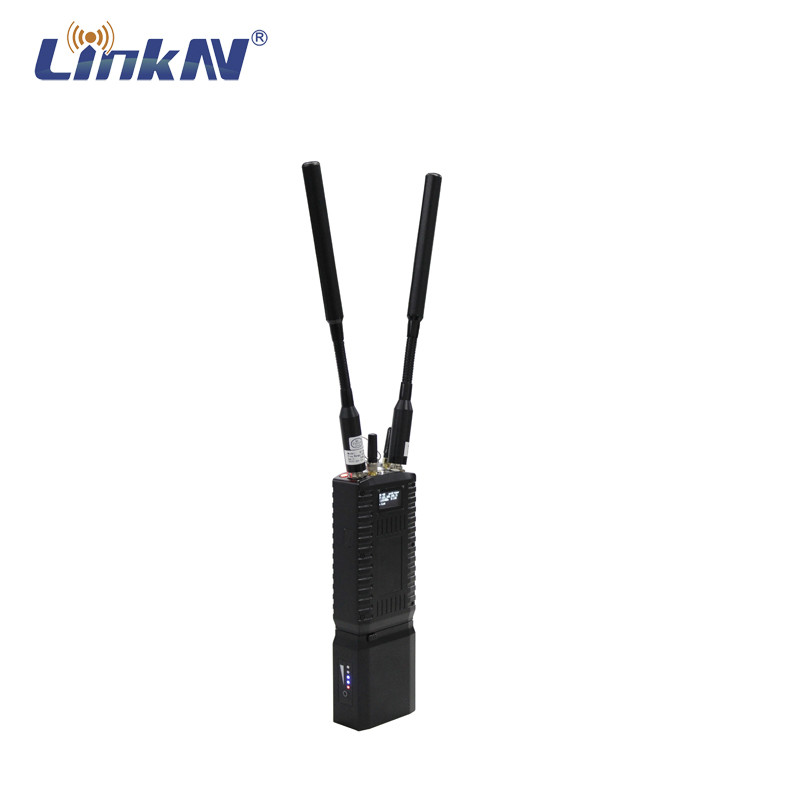

راديو IP Mesh العسكري 4W MIMO IP66 AES256 350MHz-4GHz قابلة للتخصيص
مقدمة
راديو IP Mesh (MANET) ، 4W MIMO ، IP66 ، بطارية قابلة للإزالة مع منفذ شحن DC ، مع مدخل HDMI الميكرو ، دعم جهاز الاتصال الداخلي ، 2.4/5.8G WiFi و GPS ، تصل إلى 80Mbps و 1-2km NLOS كل قفزة.
MANET2201 عقدة شبكة IP لاسلكية ، يمكنها نقل البيانات الصوتية والفيديو والبيانات IP في الوقت الفعلي ، ويمكن أن تزيد رلاي متعدد الممرات من مسافة الإرسال اللاسلكي.شبكتها التي تنظم نفسها تختار المسار تلقائيًا، ووضع الشبكة مرن. لديه أداء قوي ضد الحجب ومكافحة التداخل ، وهو مناسب للغاية للاتصالات المتنقلة في بيئة معقدة.يمكن تطبيقه على الأمن العام، الشرطة المسلحة ، مراقبة الحرائق ، الدفاع الجوي المدني ، الجيش ، الروبوت EOD و UGV لإنشاء التواصل في الوقت الحقيقي والسريع والتنسيق الموحد والقيادة.
الخصائص
■ عدم وجود بنية تحتية، التكوين الذاتي والشفاء الذاتي
■ تردد 1400MHz-1480MHz (350MHz-4GHz قابلة للتخصيص)
■ سرعة البيانات تصل إلى 80Mbps
■ نطاق يصل إلى 1-2km NLOS
■ يدعم ما يصل إلى 9 قفزات و50 عقدة على الأقل
■ نقل بيانات IP شفافة بالكامل
■ يدعم الاتصالات الداخلية
■ مدخل HDMI اختياري
■ يدعم اتصال 2.4G/5.8G WIFI
■ يدعم تشفير AES256
■ استمرار البطارية لمدة تصل إلى 4-5 ساعات
■ غطاء صلب IP65
■ تأخير النظام المنخفض
المواصفات
| خصائص ناقل الحركة | |
| التكرار | 350MHz-4GHz قابلة للتخصيص |
| الترددات الافتراضية | 1400 ميغاهرتز - 1480 ميغاهرتز |
| عرض النطاق الترددي للقناة | 2M/5M/10M/20MHz/40MHz |
| الطاقة الخارجة | 36dBm (4W MIMO 2x2) |
| الـ (ويفاي) | 2.4G/5.8G WIFI (2x100mw) |
| نوع تعديل | DSSS/CCK BPSK/QPSK OFDM BPSK/QPSK/16-QAM/64-QAM |
| الحساسية الرقمية | 96dBm@5MHz BPSK |
| معدل النقل | حتى 80 ميجابايت في الثانية |
| قدرة الشبكة | 9 قفزات و50 عقدة على الأقل |
| خصائص البيانات | |
| واجهة RF | TNC F*2 ، SMA F*2 |
| واجهة الشبكة | رابط ليمو ذو 9 دبوس |
| واجهة الاتصالات | رابط ليمو ذو 7 دبوس |
| واجهة HDMI ((اختياري) | ميكرو HDMI x1 |
| مؤشر الإشارة | 1x LED مزدوج اللون (الأخضر / الأحمر) |
| التشفير | 256-بيت AES (كلمة المرور المحددة من قبل المستخدم) |
| الخصائص الكهربائية | |
| الجهد العامل | التيار المستمر 16.8 فولت |
| استهلاك الطاقة | ≤12 واط |
| بطارية | 18.5 فولت/3.5 آه |
| الخصائص الجسدية | |
| الوزن | ≤1.2kg (w/ بطارية) |
| الأبعاد | 265*90*40ملم (ب/بطارية) |
| تصنيف الملكية الفكرية | IP65/IP66 |
| درجة حرارة التخزين | -45°C~85°C |
| العمل المؤقت | -30°C ~ 65°C |
| رطوبة العمل | 5%-95% (غير مكثفة) |
وصف اللوحة
1 مؤشر الإشارة
| حالة المؤشر | قوة الإشارة | |||
| ما زلت أخضر | الرابط قوي | |||
| اللمعان الأحمر/الاخضر بشكل متقطع | الارتباط سيتقطع | |||
| لا تزال حمراء | لا يمكن إنشاء رابط | |||
| بقع حمراء | الرابط غير مستقر | |||
| SNR | لون المؤشر | تردد التلميع | لون الطوبولوجيا | قيمة الطوبولوجيا |
| 0 | أحمر | لا | أخضر | 0 |
| 1-12 | بقع حمراء | 350 ثانية | أخضر | 1-12 |
| 13-25 | الضوء الأحمر/الاخضر | 350 ثانية | أخضر | 13-25 |
| 26-35 | الومضات الخضراء | 350 ثانية | أخضر | 26-35 |
| 36-70 | ما زلت أخضر | لا | أخضر | 36-70 |
| > 70 | بقع حمراء | 120 ثانية | أخضر | > 70 |
2 واجهة إدخال الميكروفون
3 واجهة إدخال LAN
4 واجهة هوائي WIFI
5 واجهة الهوائي الشبكي
6 واجهة هوائي GPS/BD
7 زر الضغط على الطاقة
8 واجهة الهوائي الشبكي
مخطط الطوبولوجيا
■ نوع السلسلة
■ نوع النجم
■ نوع الشبكة
■ نوع عشوائي
التطبيق
مجموعة صناديق الأدوات
