IP67 القوي 5.8GHz جسر Ethernet اللاسلكي النوع N الهوائي الأنثوي
IP67 قوي 5.8GHz جسر لاسلكي 10km MESH 2x2 MIMO تشفير AES DC 12V
مقدمة
MANET3412 هي محطة قاعدة شبكة MESH عالية الأداء، عالية الاستقرار من الدرجة الصناعية. من خلال مزيج من الأنواع التوجيهية، الشاملة، القطاعية وغيرها من الأنواع الهوائية،يمكن أن يدرك أنواع مختلفة من اللاسلكية مثل نقطة إلى نقطة متعددة أو نقطة إلى نقطة وشبكة MESHيتبنى مفاهيم التصميم الصناعي المتقدمة مثل مكافحة الزيادة / الستاتيكية ، مكافحة تآكل رش الملح ، الخ.يمكن أن تلبي جميع الطقس العمل دون انقطاع في مختلف البيئات الكهرومغناطيسية المعقدة والمناخ القاسي.
الخصائص
■ التردد 5.180 ~ 5.825GHz
■ عرض النطاق الترددي العالي من نقطة إلى نقطة تصل إلى 90MBps
■ ناقل شفافة IP مزدوج كامل
■ شبكات مرنة ونشر سريع
■ تصميم صلب IP67 عسكري ثلاثي الدليل
■ تشفير AES عالي الأمان
■ تشغيل و صيانة مريحة
المواصفات
| خصائص ناقل الحركة | |
| نوع تعديل | BPSK/QPSK/16-QAM/64-QAM |
| التكرار | 5.180~5.825GHz |
| قناة RF | 4T4R |
| مصدر الطاقة اللاسلكية | 33dBm (2W) |
| عرض النطاق الترددي | 5M/10M/20M/40MHz |
| خصائص الشبكة | |
| قدرة الشبكة | حتى 64 عقدة |
| معدل البيانات | 90Mbps@40MHz |
| التشفير | AES (كلمة المرور المحددة من قبل المستخدم) |
| الخصائص الكهربائية | |
| الجهد العامل | DC12V |
| التيار العامل | ≤1A (@12V) |
| استهلاك الطاقة | ≤12 واط |
| الخصائص الجسدية | |
| الوزن | 2.2 كجم |
| الأبعاد | 255*203*89ملم |
| العمل المؤقت | --20 درجة مئوية〜+65 درجة مئوية |
| رمز بروتوكول الملكية | IP67 |
| درجة حرارة التخزين | -45 درجة مئوية ~ +85 درجة مئوية |
| رطوبة العمل | 5% ~ 95% (غير مكثفة) |

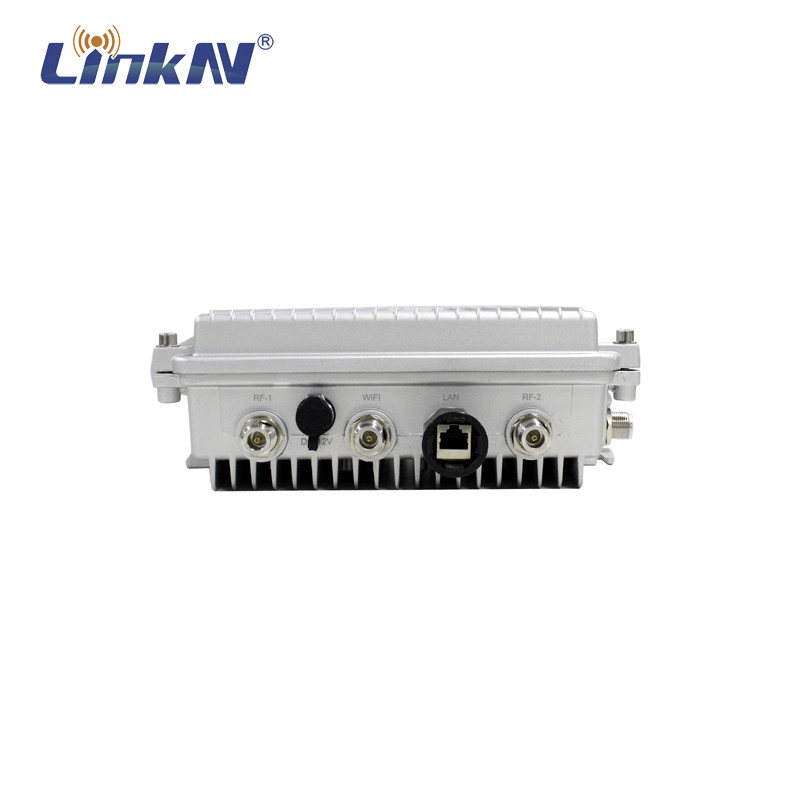

وصف اللوحة
1 واجهة الهوائية 3
2 مؤشر الإشارة
3 واجهة الهوائية MESH 4
4 MESH واجهة الهوائي 1
5 إدخال الطاقة 12Vdc
6 واجهة هوائي WIFI
7 منفذ LAN
8 واجهة الهوائي 2
الشبكةمخطط الطوبولوجيا
نقطة إلى نقطةمخطط الطوبولوجيا
نقطة إلى نقطة متعددةمخطط الطوبولوجيا
التطبيق
محتويات العبوة
| البند # | اسم البند | الوصف | كمية |
| 1 | الوحدة الرئيسية | MANET3412 | 1 |
| 2 | هوائي الشبكة | 2dBi، من النوع N الذكر | 4 |
| 3 | هوائي الـ " واي فاي " | النوع N الذكور | 1 |
| 4 | إمدادات الطاقة | 12V/3A | 1 |
| 5 | كابل LAN | RJ45 | 1 |
الأسئلة الشائعة
1هل أنت شركة تصنيع أم شركة تجارية؟
نحن مصنعون محترفون متخصصون في الفيديو اللاسلكي
الإرسال.
2لماذا يجب أن أختارك؟
ستحصل على سعر تنافسي، جودة عالية، خدمة راضية وطويلة
الضمان
3ما نوع خدمة المنتج التي يمكنني الحصول عليها؟
خدمة OEM و ODM
4ما نوع الضمان الذي تقدمه؟
سنة واحدة من الضمان والصيانة مدى الحياة على منتجاتنا
5ما هي شروط الدفع؟
نحن نقبل التحويلات المصرفية، باي بال أو النقدية.
6التعبئة والشحن؟
تعبئة تصدير قياسية. الشحن عن طريق DHL السريع، UPS، EMS، TNT، Fedex، أو عن طريق الجو / البحر.
7كم المدة حتى التسليم؟
2-3 أسابيع (النموذج العادي) ، 3-5 أسابيع (النموذج المخصص).
حول LinkAV
تأسست شركة LinkAV في عام 2005 ، وقد كرس نفسها لتصميم وتصنيع أنظمة نقل الفيديو / البيانات اللاسلكية المحمولة بما في ذلك COFDM و IP MESH و 4G-LTE ،مع مجموعة من المهندسين المحترفين لتوفير خدمة مصممة خصيصا (OEM)خدمة لينك إيه في قاعدة عملاء متنوعة ومتطلبة للغاية من الشرطة / الجيش إلى المواطنين العاديين ، من الطائرات بدون طيار إلى UGV / الروبوتات ، من حقل النفط إلى الغابات ، من الخارج إلى البر الرئيسي للصين.
لينك إيه في هي شركة صينية رائدة في تصنيع أنظمة الاتصالات والإعلام اللاسلكية المبتكرة.أنظمتنا المتقدمة لربط البيانات مثالية للاتصالات الحرجة في الأنظمة التكتيكية بدون طيار مثل المركبات الأرضية بدون طيار، والمركبات الجوية بدون طيار (الطائرات بدون طيار، UAVs) والمركبات السطحية غير المأهولة (USVs) ، وهي مصممة مع المحمولة والموثوقية في المقام الأول في الاعتبار.
فوائدنا
■ أكثر من 15 سنة من الخبرة في حلول الاتصالات اللاسلكية.
■ جودة عالية للمنتج، سعر تنافسي و MOQ منخفض
■ فريق فني ممتاز قبل البيع وبعد البيع.
■ استجابة سريعة وتسليم سريع.
■ دعم OEM.
نظام MANET هو مجموعة من الأجهزة المتنقلة (أو ثابتة مؤقتا) التي تحتاج إلى توفير القدرة على بث الصوت والبياناتوالفيديو بين أزواج عشوائية من الأجهزة باستخدام الآخرين كمركبات نقل لتجنب الحاجة إلى البنية التحتية.
هناك العديد من التقنيات التي يتم استخدامها من أجل توفير قدرة MANET القوية ، بما في ذلك ما يلي:
التشكيل الذاتي / الشفاء الذاتيهي سمة حاسمة لأنظمة MANET. في شبكة شبكة حقيقية، يمكن للراديوات أن تنضم إلى الشبكة أو تغادر الشبكة في أي وقت،والشبكة سوف تتكيف باستمرار طوبولوجيتها كما العقد تتحرك فيما يتعلق ببعضها البعضهذا يعني بنية لامركزية حيث لا توجد أجهزة لاسلكية مركزية لتحكم الشبكة.وسوف تستمر الاتصالات حتى عندما يتم فقدان عقدة واحدة أو أكثر.
تعديل الرابطهي قدرة كل جهاز لاسلكي على تكوين معايير إرسالها على النحو الأمثل (التكوين، تشفير FEC،وتقنيات MIMO) لتحقيق أقصى قدر من سرعة البيانات ومتانة الروابط إلى كل من الراديوات الأخرى التي يتواصل معهاقد يتواصل جهاز راديو معين مع جهاز راديو آخر قريب باستخدام معدل بيانات يزيد عن 50 ميجابايت في الثانية، بينما يستخدم معدل يبلغ 2 ميجابايت في الثانية فقط لتوفير رابط قوي إلى جهاز راديو أبعد بكثير.هذه هي معدلات انفجار الحزم، حيث أن استخدام انفجار 50Mbps مفيد للغاية حتى بالنسبة لتدفق بيانات أقل بكثير لأنه يترك وقت بث قناة مجانية للعقد الأخرى في الشبكة لاستخدامها.وجود معدلات انفجار البيانات المحتملة العالية أمر مهم لأن وقت البث أقل يستهلك لرسائل الروابط الأقصر، كلما بقي وقت إذاعة أكثر لاستخدام تعديل وترميز أبطأ وأكثر قوة على الروابط البعيدة.
التوجيه التكيفيهي آلية لتحديد مسارات الإرسال المحتملة التي تستخدم عندما يحتاج تدفق البيانات إلى إرسال بين زوج معين من أجهزة الراديو.يحتاج إلى دعم وظيفة التشكل الذاتي للشفاء الذاتي من خلال التكيف بشكل ديناميكي لاستخدام جميع أجهزة الراديو الموجودة كمركبات إرسال محتملة ويكون مرنًا لفقدان أجهزة الإرساليجب أن تعمل أيضا جنبا إلى جنب مع تكييف الرابط لأن تحديد الطريق الأمثل لتدفق البيانات يتطلب النظر في البيانات الأخرى التي تتدفق عبر الشبكة،وكذلك القدرة الديناميكية لكل رابط داخل الشبكةهذه المشكلة معقدة وتتطلب من جميع أجهزة الراديو مشاركة المعلومات حول حركة البيانات التي تتدفق من خلالها وقدرة الرابط من كل واحدة إلى العقد المجاورة الأخرى.يجب أن يتم تبادل هذه المعلومات بطريقة ذكية حتى لا تستهلك الكثير من معدل التوصيل الثمين المتاح للشبكة.
شبكات IP الشفافةيعني أن أي عدد من أجهزة الكمبيوتر القياسيةيمكن توصيل كاميرا فيديو IP أو أجهزة أخرى إلى كل من أجهزة الراديو المحمولة والتواصل عبر شبكة الشبكة مثلما لو كانت جميع الأجهزة في مكتب واحد مع إيثيرنت السلكيهناك طرق مختلفة لتحقيق ذلك داخل MANET. لتمكين أكبر قدر من المرونة وسهولة الاستخدام،الخيار الأفضل هو أن تظهر شبكة MANET بأكملها كما لو كانت مفتاح شبكة واحد من الطبقة 2هذا يعني أنه بدون أي إعادة تكوين عناوين IP أو إعدادات أخرى،مجموعة من الأجهزة القائمة على بروتوكول الإنترنت التي تعمل معًا على مفتاح Ethernet بسيط يمكن توصيلها بأجهزة راديو MANET واستئناف العمليات مع الحرية الجديدة في التنقل اللاسلكي.
حركة البث المتعدديقدم مجموعة من التحديات الفريدة لأنظمة MANET.دعم البث المتعدد الذي تم تنفيذه في محولات الطبقة 2 السلكية الأساسية هو تكرار حزم البث المتعدد التي تأتي إلى منفذ واحد على جميع الموانئ الأخرىعلى سبيل المثال، إذا تم توصيل كاميرا فيديو IP إلى منفذ واحد فإنه سيرسل الفيديو باستخدام الحزم المسجلة باسم التوزيع المتعدد.ثم أجهزة الكمبيوتر التي تم توصيلها إلى أي من الموانئ الأخرى من المفتاح يمكن الاستفادة من تيار الفيديو اللاسلكيهذه الطريقة البسيطة تبين أنها لا تعمل بشكل جيد جدا في شبكة لاسلكية تعمل كمفتاح الطبقة 2 لأن العديد من الأجهزة داخل الشبكة قد لا تحتاج إلى رؤية تعدد البث المحدد،و بإرسال البث المتعدد إلى جميع الأجهزة بشكل أعمى مما يزيد من ازدحام معدل النقل المحدود للشبكة اللاسلكيةتسمح أنظمة MANET الأكثر تقدماً بتحسين يدوي و / أو تلقائي ، مما يحد من نقل البث المتعدد فقط إلى تلك الأجهزة التي تحتاج إلى تدفق متعدد معين.
شبكات متعددة القنواتis an advanced capability of some MANET systems which allows a network to utilize multiple RF channels or even multiple frequency bands within a network while still providing the plug and play functionality of a single Layer 2 switch. A simple example of the usefulness of this might be a scenario where soldiers have radios operating on one frequency while vehicles have radios not only operating on that frequency but also ones in a different bandهذه النطاق الإضافي قد يكون مع طاقة أعلى أو هوائيات مكاسب أعلى لتوفير طبقة ′′ العمود الفقري ′′ عالية السرعة بين المركبات.أي جهاز لاسلكي للجنود يمكنه التواصل مع أي جهاز لاسلكي للجنود الآخرين عبر الهواء، ولكن الطبقة الثانوية على تردد مختلف يمكن أن تقلل من الازدحام على تردد الجندي وزيادة إلى المنطقة التي تغطيها الشبكة.
كل هذه القدرات الشبكة MANET يجمع بين لتوفير الاتصال عالية السرعة قوية مماثلة لما يقدم من قبل الوضع الفني 3G / 4G الشبكات،ولكن في السيناريوهات التشغيلية المهمة الحرجة حيث البنية التحتية اللاسلكية الدائمة غير متوفرة.
