LKAV1211 جهاز استقبال فيديو مصغر COFDM FHD HDMI & SD CVBS مخرجات مزدوجة
مقدمة
LKAV-1211 هو جهاز استقبال لاسلكي صغير COFDM مع استقبال متعدد الهوائيات المزدوج. يمكن لهذا النظام إرسال مقاطع الفيديو HDMI / AV مع تأخير منخفض.يمكن أن تعمل في جميع البيئات بما في ذلك الهاتف المحمول عالي السرعة (NLOS)، مع علبة دائمة، مضغوطة وخفيفة الوزن.
الخصائص
■ تعديل COFDM وتفكيك H.264
■ مخرجات الفيديو المزدوجة HDMI و CVBS
■ حساسية استقبال عالية
■ عرض بيانات OSD بديهي
■ يدعم تسجيل الفيديو على بطاقة TF/HDD/SSD
■ تشفير AES256
■ تأخير منخفض
■ غطاء صلب من سبيكة الألومنيوم للطيران
■ الحجم المدمج والوزن الخفيف
المواصفات
| خصائص ناقل الحركة | |
| تعديل | COFDM QPSK ((4QAM) ، 16QAM، 64QAM |
| التكرار | 200MHz-860MHz (المعيار الافتراضي 700MHz) |
| الحساسية | - 106dBm@2MHz |
| عرض النطاق الترددي | 2MHz-8MHz |
| FEC | 1/2, 2/3, 3/4, 7/8 |
| فترة الحراسة | "حذروا من أنفسكم" (ك. |
| خصائص البيانات | |
| مدخل الفيديو |
HDMI: 1080p/1080i/720p/720i فيديو: 720x480/60i (NTSC) ، 720x576/50i (PAL) |
| ضغط الفيديو | (إتش)264 |
| واجهة RF | رأس SMA F |
| واجهة التخزين | بطاقة TF (حد أقصى 128GB، FAT) |
| إعدادات المعلمات | باستخدام برنامج USB |
| التشفير | AES256 (كلمة المرور المحددة من قبل المستخدم) |
| الخصائص الكهربائية | |
| الجهد العامل | DC6V-15V |
| التيار العامل | ≤0.2A (@12V) |
| استهلاك الطاقة | ≤ 2.5 واط |
| الخصائص الجسدية | |
| الوزن | ≤ 348 غرام |
| الأبعاد | 170x130x52ملم |
| العمل المؤقت | -20°C~70°C |
وصف اللوحة

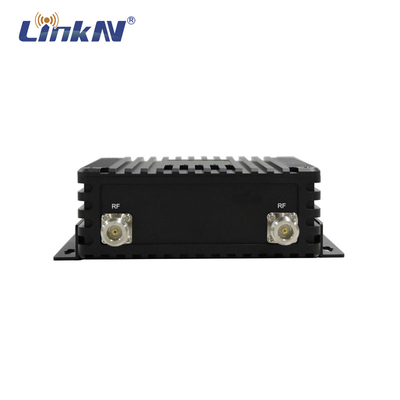

■اللوحة الأمامية
1 واجهة الهوائية
2 واجهة الهوائية
■اللوحة الخلفية
1 فتحة بطاقة TF - ما يصل إلى 128G ، تنسيق FAT32 ، تسجيل تلقائي وتجاوز تلقائي.
2 مؤشر الطاقة
3 مؤشر OSD
4 مؤشر REC
5 زر OSD
6 زر REC
7 تكوين المنفذ الاتصال بمبرمج USB لتعديل التردد، عرض النطاق الترددي، الخ
8 مدخل الطاقة
9 منفذ تخزين USB ملاحظة:يمكن أن يوفر منفذ USB فقط 5 فولت / 0.5A ، قد يكون هناك حاجة إلى مصدر طاقة خارجي للقرص الصلب و SSD.
10 مخرجات HDMI
اختبار التأخير
الأبعاد
مزايا COFDM
تعطي تعديلات COFDM مقاومة قوية جداً للضباب، وتتيح تعديلات COFDM الإرسال من المستخدم النهائي إلى العديد من الناقلات الفرعية،ويمكن الاحتفاظ بالإشارة لفترة أطول بكثير من الإشارة التي يتم الاحتفاظ بها في نظام حامل واحد، لذلك COFDM لديه مقاومة أقوى للضوضاء النبضية ومقاومة خفض القناة السريعة.COFDM لديها استخدام أعلى للتردد ويسمح بالتداخل بين موجات ناقلات فرعية متعامدة كقنوات فرعية، بدلاً من الاستخدام التقليدي لمجموعات الحماية الفاصلة بين القنوات الفرعية ، لذلك فإنه يحسن كفاءة التردد ، ويحتوي على أقصى قدر من استخدام موارد الطيف.
أما بالنسبة لنقل البيانات عالية السرعة ، فإن COFDM لديها آلية تعديل التكيف الذاتي التي تمكن الشركات الفرعية من اختيار طرق تعديل مختلفة مثل QPSK ، QAM ،16QAM أو 64QAM وفقًا لظروف القناة المختلفة وأصوات الخلفيةإذا كانت الظروف جيدة، ثم تكيّف نفسها إلى تعديل عالية الكفاءة، إذا كانت الظروف سيئة، ثم تكيّف مع تعديل مكافحة التداخل.حتى تتمكن من التكيف بشكل موثوق بنقل البيانات عالية السرعة.
يحتوي على قدرة قوية على التداخل بين الرموز (ISI) ، ISI هو التداخل الرئيسي إلى جانب الضوضاء في الاتصالات الرقمية. يحتوي COFDM عن طريق استخدام البداية الدورية على قدرة قوية على ISI.
سهولة الاستخدام مع مجموعة متنوعة من الطرق الأخرى ، يمكن استخدام COFDM كطريقة تعديل ، بالإضافة إلى أنه يمكن دمجها بسهولة مع العديد من أنواع تكنولوجيا الوصول المتعدد ،توفير الوصول لمستخدمين متعددين في نفس الوقتيمكنك السماح لمستخدمين متعددين باستخدام تكنولوجيا المعلومات COFDM في وقت واحد للنقل.
تطبيقات جهاز COFDM
حل تعديل COFDM المشاكل الصعبة لنقل النطاق العريض اللاسلكي "غير مرئي" و "الجوال" عندما يكون معدل أكثر من 2Mbps ، لذلك تم تطبيقه على نطاق واسع في الاتصالات المتنقلة ،أنظمة بث الفيديو ومراقبته مثل مشروع البث الصوتي الرقمي (DAB)، البث التلفزيوني عالي الوضوح (HDTV) ، الرعاية الصحية، الاتصالات المتنقلة (CDMA + OFDM) ، الشبكة المحلية اللاسلكية (IEEE 802.1a) ، الوصول اللاسلكي للنطاق العريض (BWA) ،أشرطة فيديو عالية الجودة في مراقبة في الوقت الحقيقي، الإذاعة والسلامة والدفاع البحري وغيرها من الصناعات).
الإرسال اللاسلكي المحمول عالي السرعة في الوقت الحقيقي
يمكن للنظام جمع مقاطع فيديو وحالات الطوارئ في الوقت الفعلي والصوت والبيانات وما إلى ذلك عبر شبكة اتصالات عامة أو نظام شبكة اتصالات خاص يتم تسليمه إلى كل مركز إشعار.الضباط في جميع مستويات القيادة يمكن أن نفهم الوضع من الحاسوب مباشرة لاتخاذ تدابير فعالة في الوقت الحقيقي القيادةلذلك يتم تطبيقه على نطاق واسع في خدمات الطوارئ الكوارث الطبيعية. يمكن أن يساعد النظام على توفير الكثير من وقت المعالجة وتقليل الخسائر الناجمة عن الكوارث
الإرسال اللاسلكي البحري في الوقت الحقيقي
مراقبة الإرسال اللاسلكي البحري في الوقت الحقيقي مفيدة للدفاع الساحلي والبحري وتفتيش الموانئ وغيرها من الصناعات.يمكن التلاعب بمراقبة منطقة المراقبة البحرية في الوقت الحقيقي من خلال العملية بأكملها مع الفيديو المباشرهذا النظام يمكن أن يساعد على جعل القيادة البحرية، ومراقبة بكفاءة أكبر.
بث فيديو مباشر
عندما يتم بث مباريات الرياضة بشكل حيوي ، يمكن تحسين وضوح الفيديو بشكل كبير عن طريق نقل COFDM.
نظام الاتصالات المتنقلة العامة
لقد كان IEEE 802.1la يبحث بالفعل عن نطاق 5GHz ويوفر نقل البيانات عالية السرعة عن طريق OFDM.
ونتيجة لذلك، حل تعديل COFDM المشاكل الصعبة لنقل النطاق العريض اللاسلكي "غير خط الرؤية" و "الجوال" عندما تكون السرعة أكثر من 2Mbps،يمكن لـ COFDM التقاط مقاطع الفيديو بسرعة عالية ونقل مقاطع الفيديو عالية الجودة في الوقت الحقيقي، يمنح المستخدمين حرية استثنائية في جمع الأخبار، والبث المباشر، وتطبيقات المراقبة في الوقت الحقيقي.
الأسئلة الشائعة
س1: هل أنت مصنع أم شركة تجارية؟
نحن مصنعون محترفون متخصصون في أنظمة نقل لاسلكية.
السؤال الثاني: لماذا أختارك؟
ستحصل على سعر تنافسي، جودة عالية، خدمة راضية وضمان طويل.
س3: ما نوع خدمة المنتج التي يمكنني الحصول عليها؟
خدمة OEM و ODM
س4: ما نوع الضمان الذي تقدمه؟
نحن نقدم ضمان لمدة سنة واحدة وصيانة مدى الحياة.
س5: ما هي شروط الدفع؟
نحن نقبل التحويل المصرفي، باي بال، أو الدفع نقدا.
السؤال 6: التعبئة والشحن؟
كرتون بني محايد و شحنة عن طريق DHL و FedEx و UPS و TNT أو عن طريق الجو / البحر.
س7: كم من الوقت يستغرق التسليم؟
1-3 أسابيع للنموذج العادي و 3-5 أسابيع للنموذج المخصص.
س8: هل يمكنني طلب عينة واحدة للاختبار؟
نعم، نرحب بطلب العينة، العينات المختلطة مقبولة.
س9: هل لديك أي حد MOQ؟
لا يوجد حد، واحد بالمائة مقبول
س10: هل من الممكن طباعة شعاري على المنتج؟
نعم، يرجى إبلاغنا رسميا قبل الإنتاج وتأكيد التصميم أولا
